OptiMill®-Alu-Wave
Durchmesser d1 (mm)
20.0
Ihr Stückpreis
*Login erforderlichUnsere Produktempfehlung:
Produktbeschreibung

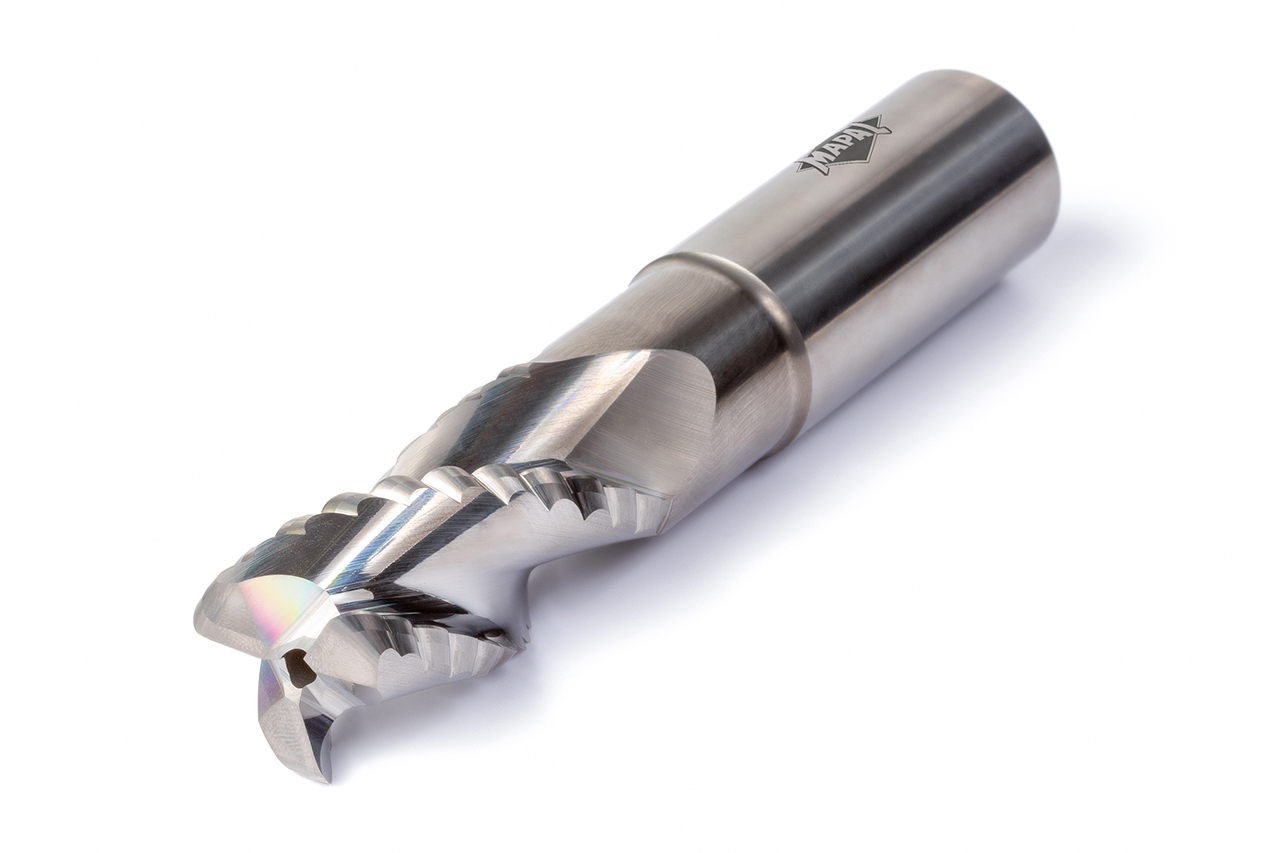

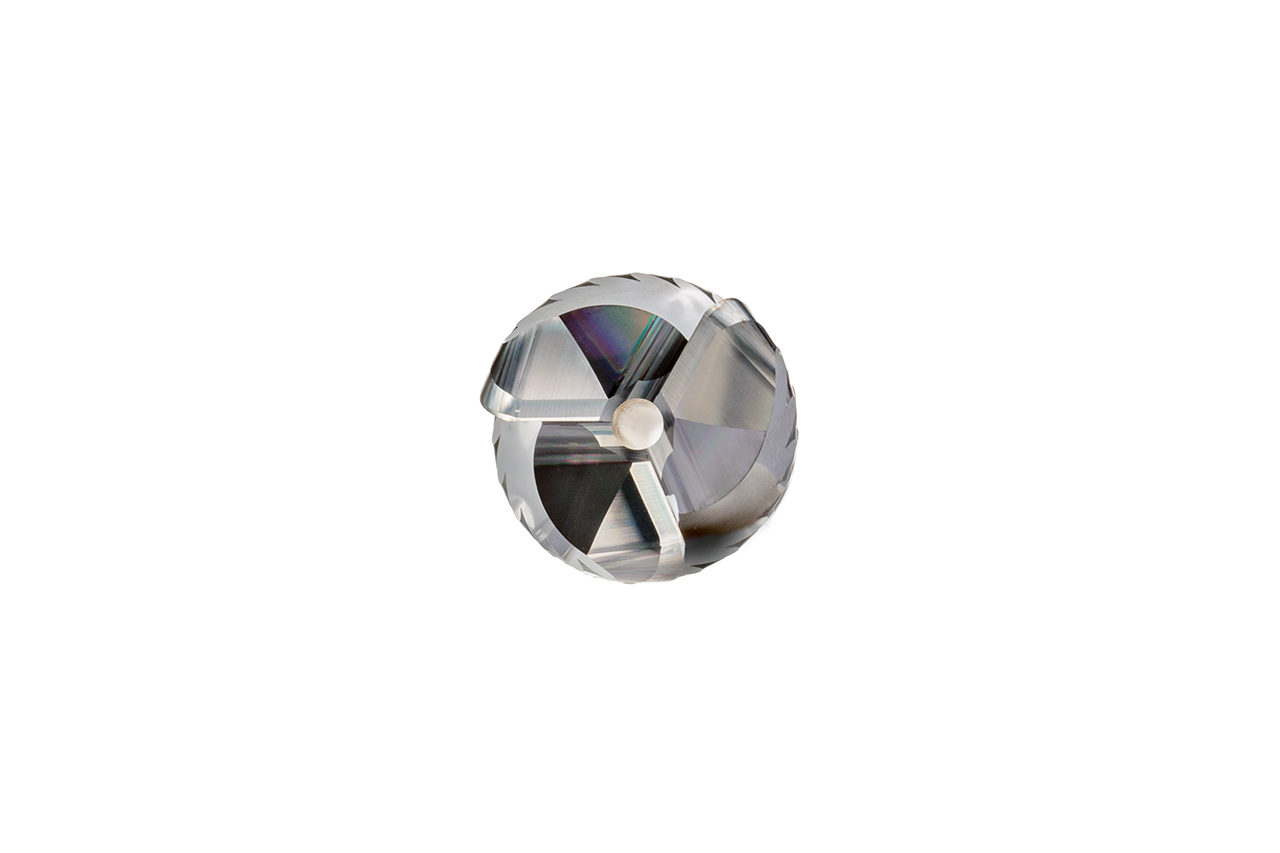

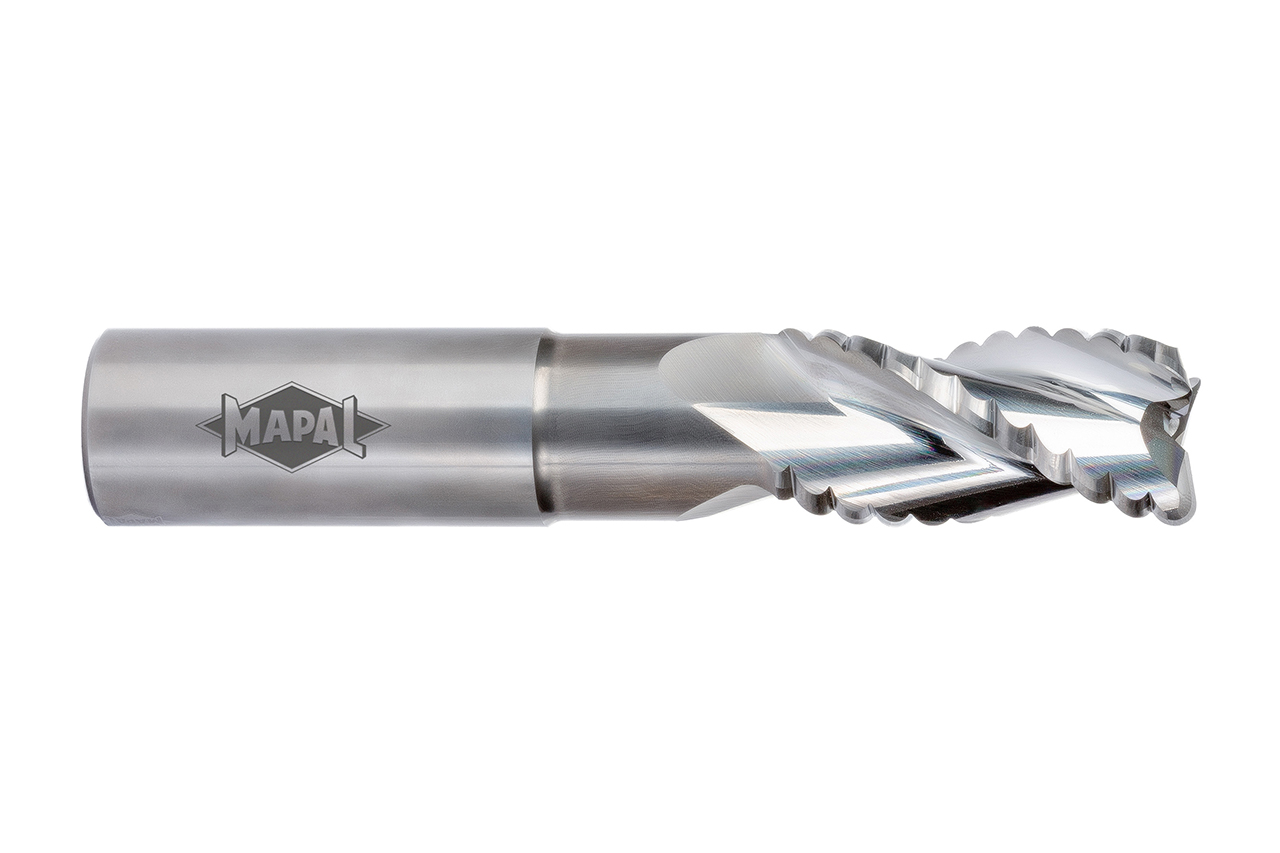

Der Eckfräser OptiMill-Alu-Wave ist ein neu entwickelter Schruppfräser für die Bearbeitung von Aluminiumwerkstoffen. Mit seiner einzigartigen Kordelschruppgeometrie erzeugt er kurze Späne und gewährleistet ein sanftes Schnittverhalten. Der Fräser verfügt über einen zentralen Kühlkanal, der die Bildung von Aufbauschneiden minimiert und die Späne sicher abtransportiert.

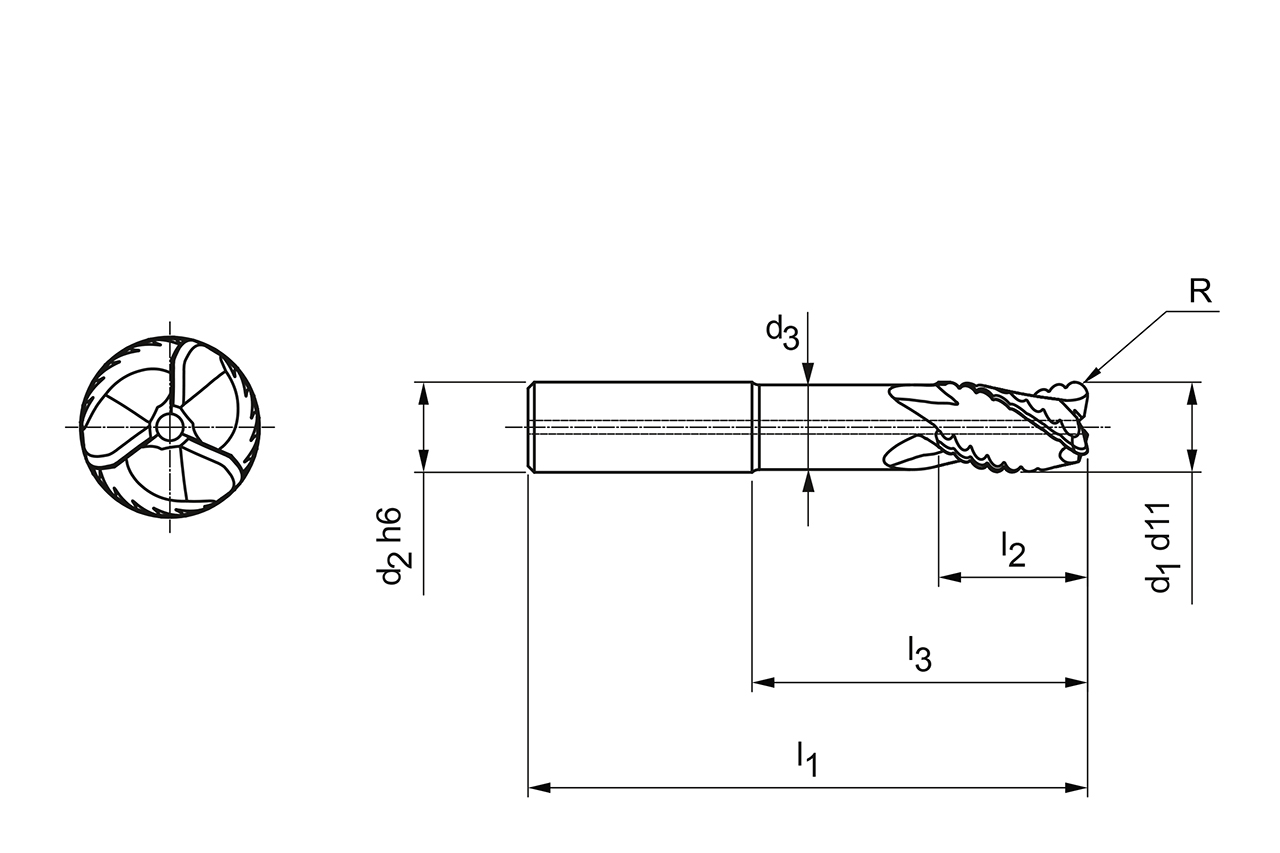

Technische Daten
- Produktklasse
- Performance-Line
- Schneidendurchmesser (d1)
- 20 mm
- Schaftdurchmesser (d2)
- 20 mm
- Durchmesser zylindrischer Anteil (d3)
- 18.8 mm
- Gesamtlänge (l1)
- 125 mm
- Schneidenlänge (l2)
- 32 mm
- Halslänge (l3)
- 75 mm
- Eckenradius (R)
- 3 mm
- Anzahl Schneiden (z)
- 3
- Kühlmittelzufuhr
- innere Kühlmittelzufuhr
- Schaft Typ
- HA
- Schneidstoff
- HU318
- Materialgruppe
- MV
Downloads
- 3D Hüllkontur in stp
- 31430829_608133773-000-00-E43.STP
- Technische Zeichnung in tif
- 31430829_608133772-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 31430829_608133772-000-00-ED1.DXF
- Broschüre OptiMill®-Alu-Wave
- 31430829_MAPAL_OptiMill-Alu-Wave_DE.pdf
