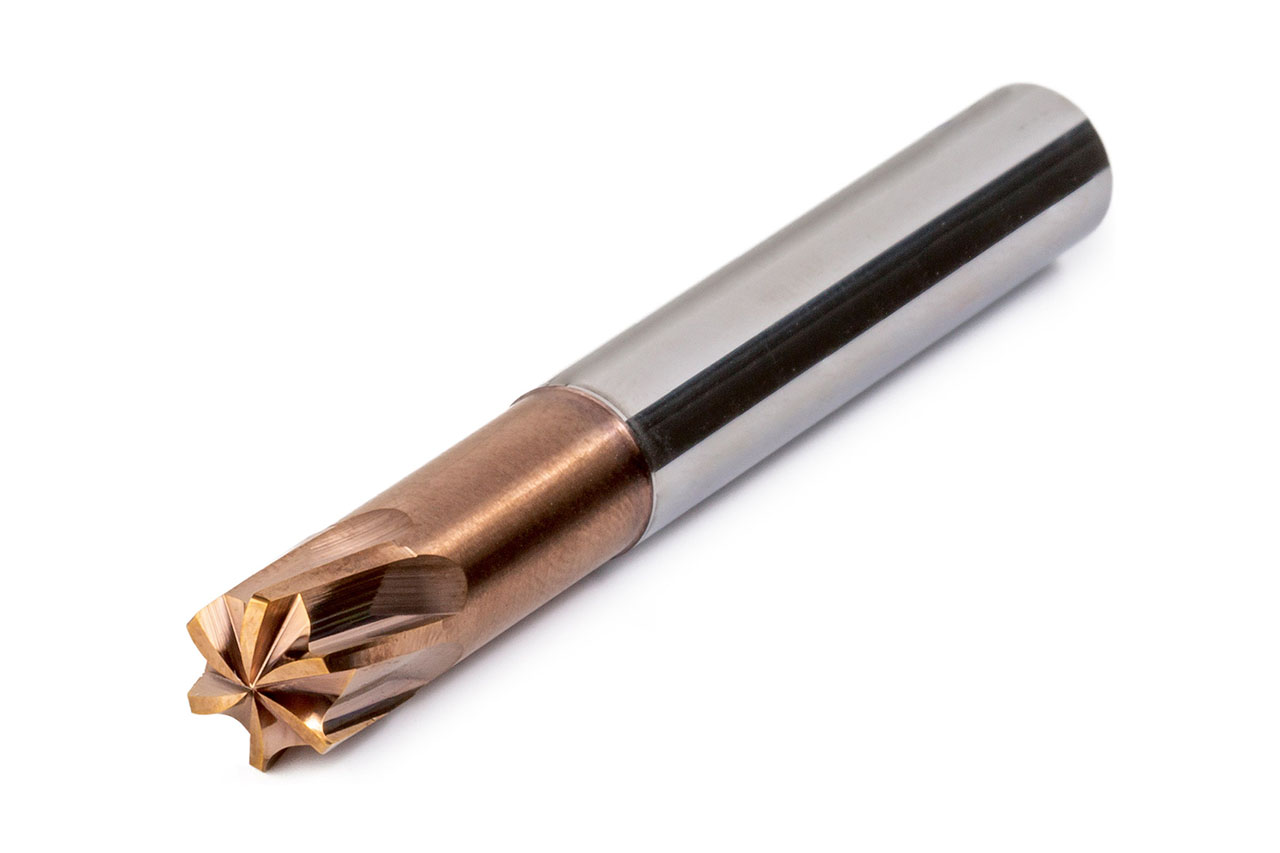

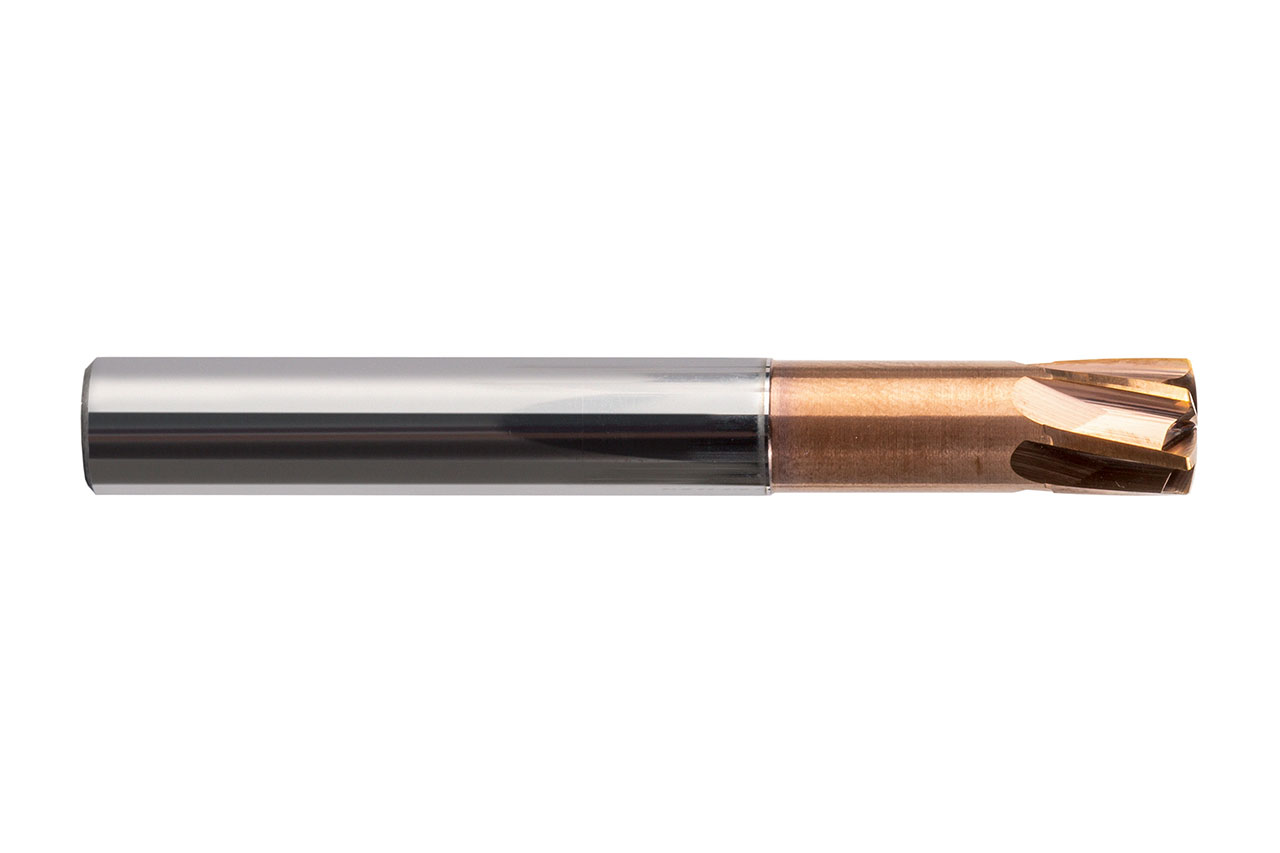

OptiMill®-3D-HF-Hardened
Durchmesser d1 (mm)
8.0
Ihr Stückpreis
*Login erforderlichProduktbeschreibung

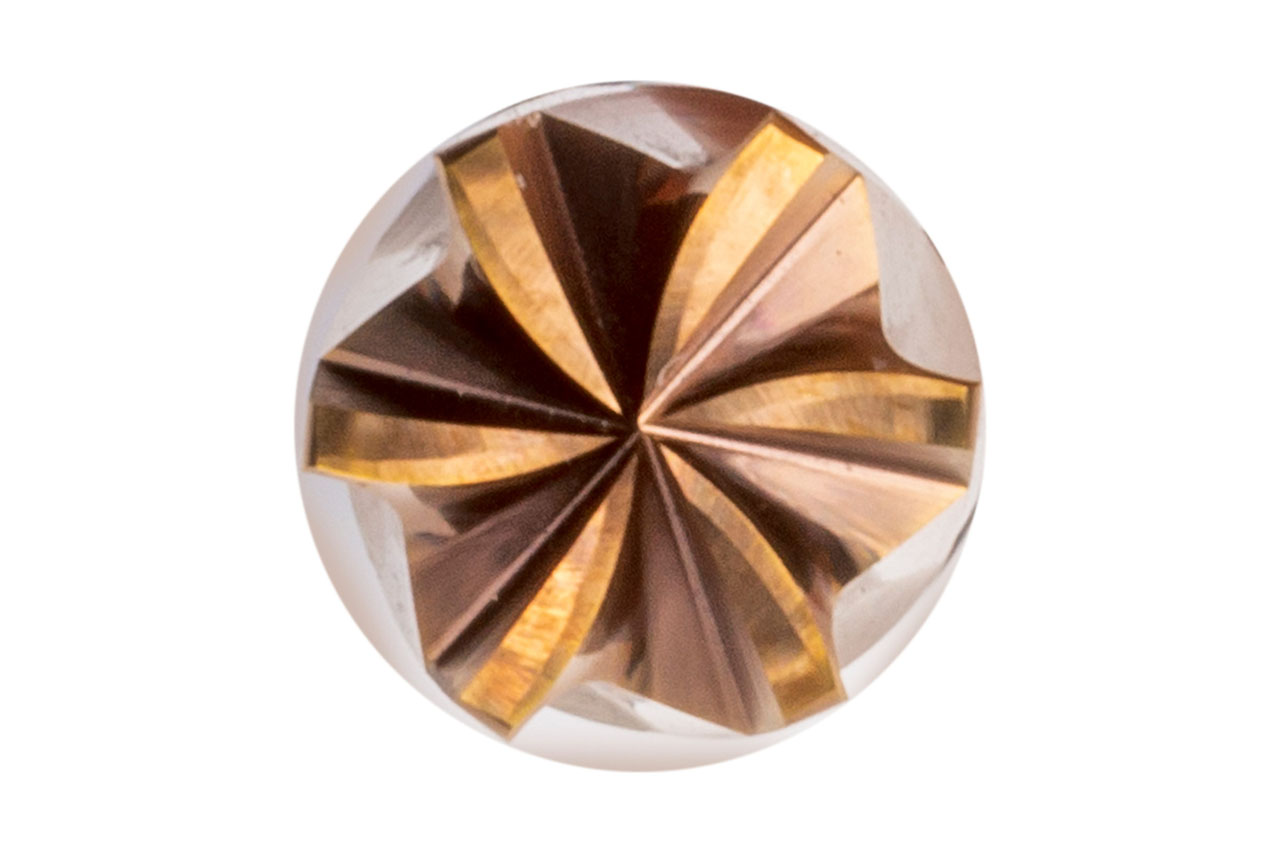

Der Hochvorschubfräser OptiMill®-3D-HF-Hardened wurde speziell zum Schruppen und Schlichten gehärteter Bauteile mit einer Härte bis 66 HRC entwickelt. Durch die innovative Stirngeometrie erziehlt der Fräser selbst bei unterbrochenem Schnitt sehr hohe Oberflächengüten.

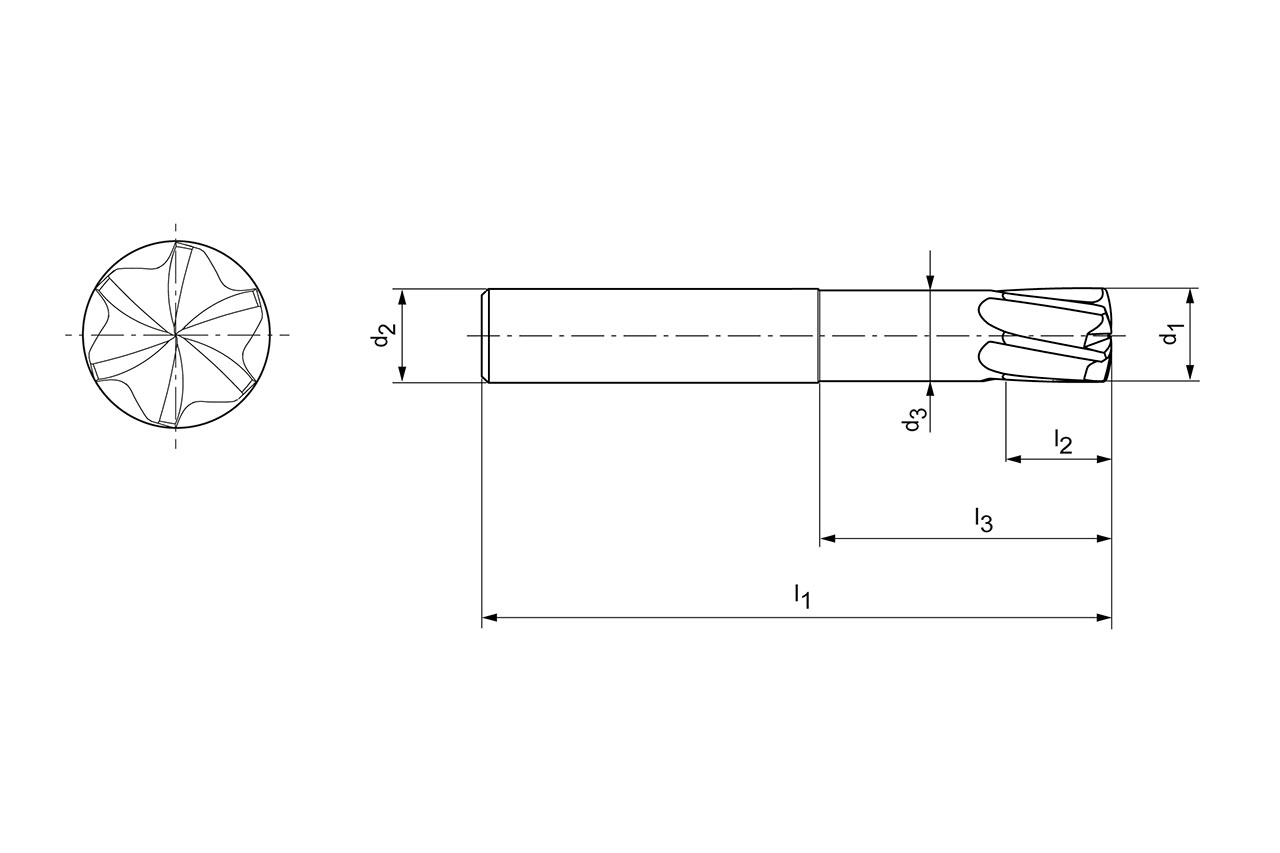

Technische Daten
- Produktklasse
- Performance-Line
- Schneidendurchmesser (d1)
- 8 mm
- Schaftdurchmesser (d2)
- 8 mm
- Durchmesser zylindrischer Anteil (d3)
- 7.7 mm
- Gesamtlänge (l1)
- 75 mm
- Schneidenlänge (l2)
- 8 mm
- Halslänge (l3)
- 40 mm
- Eckenradius (R)
- 0.4 mm
- Konuswinkel (φ)
- 0 °
- Anzahl Schneiden (z)
- 6
- Schaft Typ
- HB
- Schneidstoff
- HP810
- Materialgruppe
- RC
Downloads
- Technische Zeichnung in pdf
- 31150968_607896973-000-00-ED1.PDF
- Technische Zeichnung in tif
- 31150968_607896973-000-00-ED1.TIF
- Technische Zeichnung in dxf
- 31150968_607896973-000-00-ED1.DXF
- 3D Hüllkontur in stp
- 31150968_607896974-000-00-E43.STP
