OptiMill®-3D-CR
Durchmesser d1 (mm)
0.4
Ihr Stückpreis
*Login erforderlichProduktbeschreibung

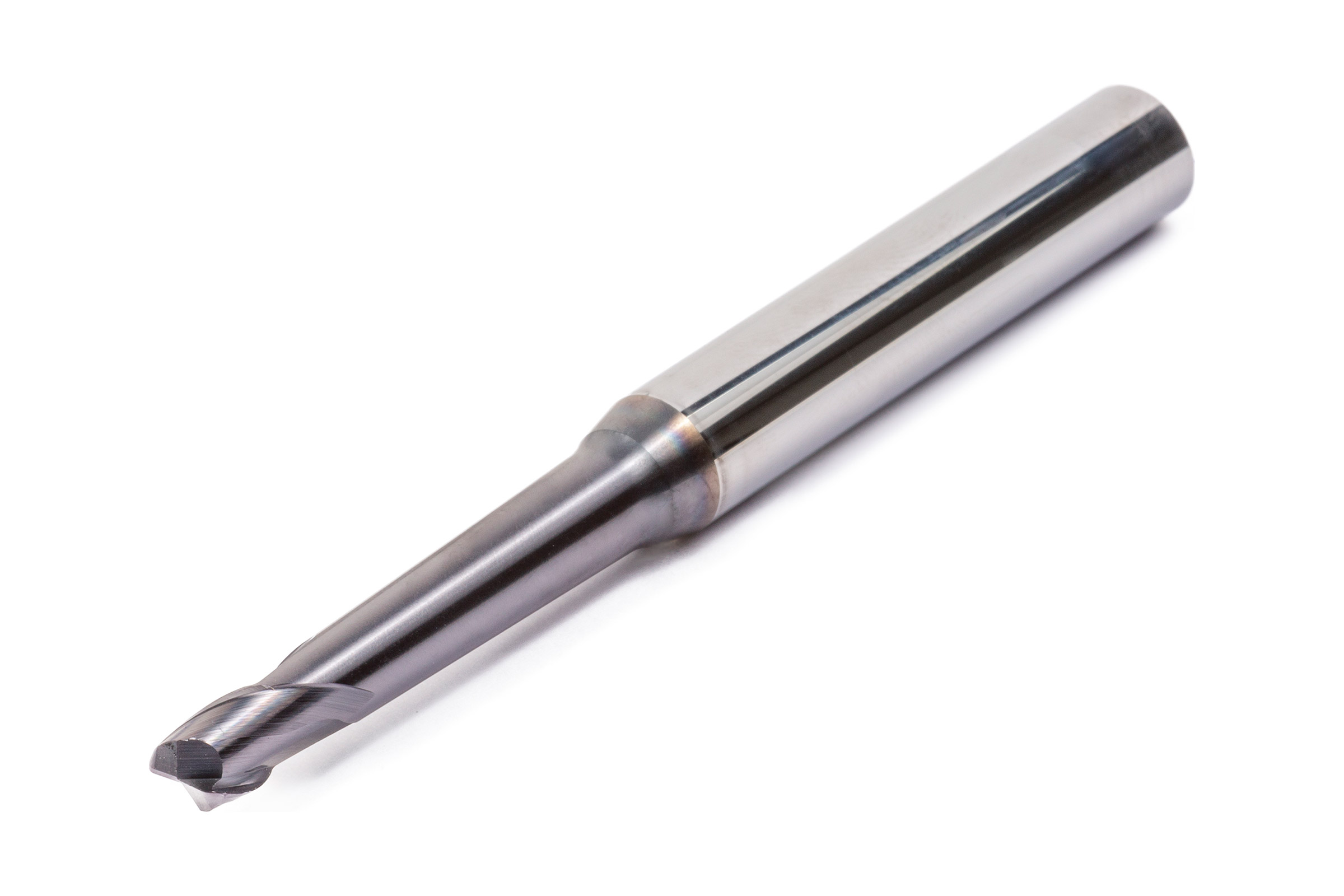

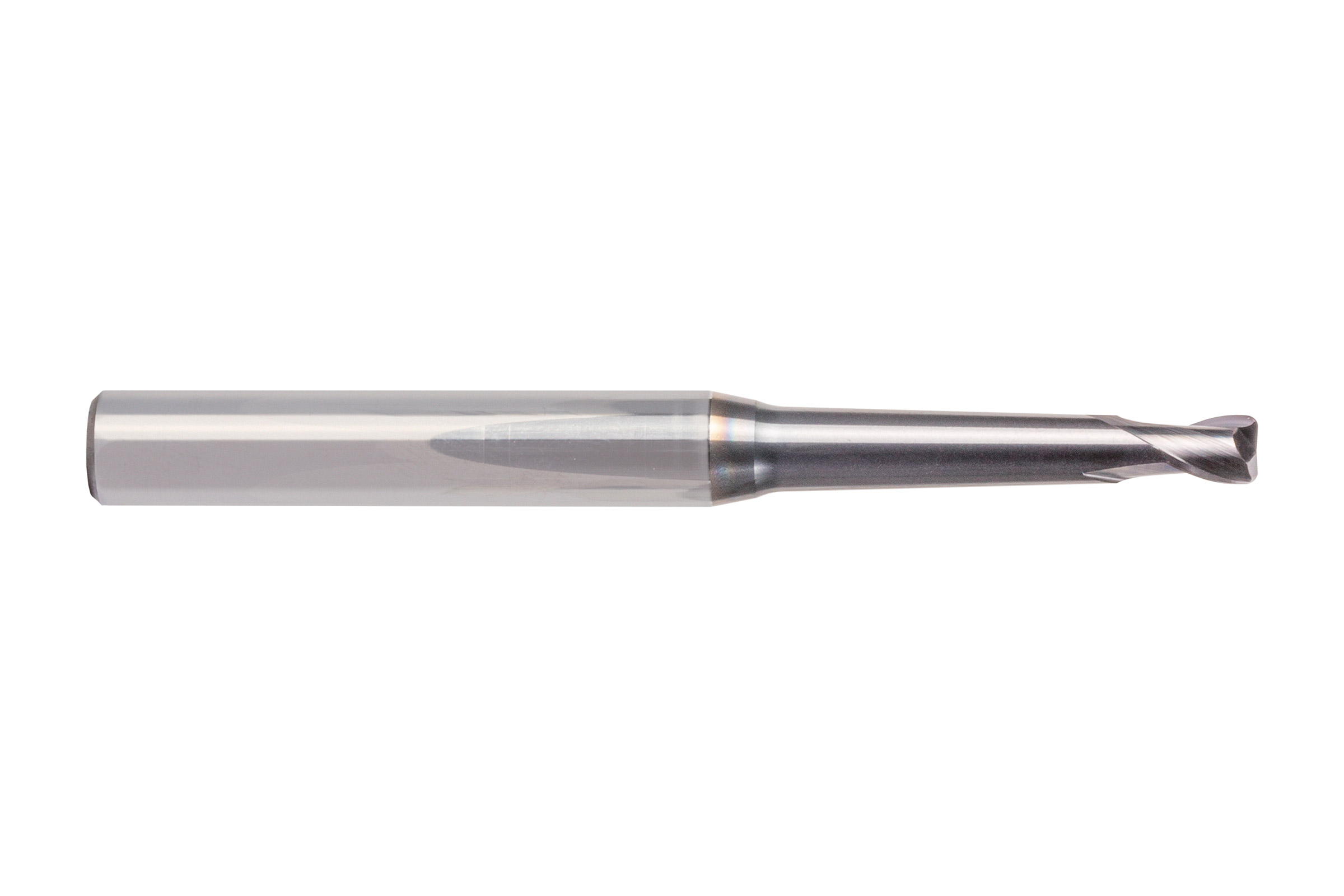

Der Eckradiusfräser OptiMill-3D-CR wurde speziell für die Bearbeitung von Werkstoffen bis 55 HRC entwickelt. Er zeichnet sich durch einen hochgenauen Eckradius mit hoher Radiusgenauigkeit aus und ist dadurch ideal zum Schlichten von 3D-Formen geeignet. Neben einer extrem hitzebeständigen Beschichtung und einem speziellen Hartmetallsubstrat zeichnen sich diese Werkzeuge durch die speziell an den Formenbau angepassten Abmessungen und Geometrien aus.

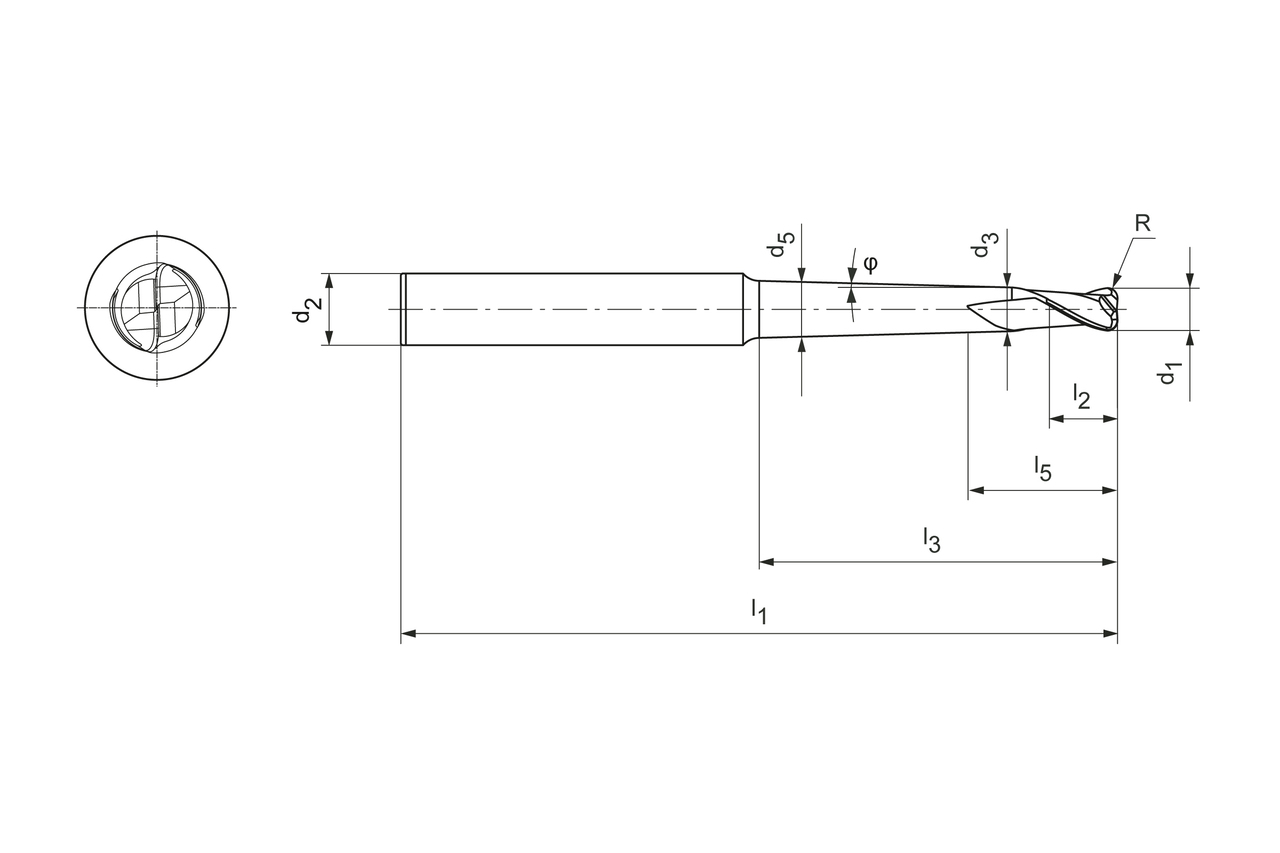

Technische Daten
- Produktklasse
- Performance-Line
- Schneidendurchmesser (d1)
- 0.4 mm
- Schaftdurchmesser (d2)
- 6 mm
- Gesamtlänge (l1)
- 60 mm
- Schneidenlänge (l2)
- 0.5 mm
- Halslänge (l3)
- 4 mm
- Eckenradius (R)
- 0.1 mm
- Konuswinkel (φ)
- 1 °

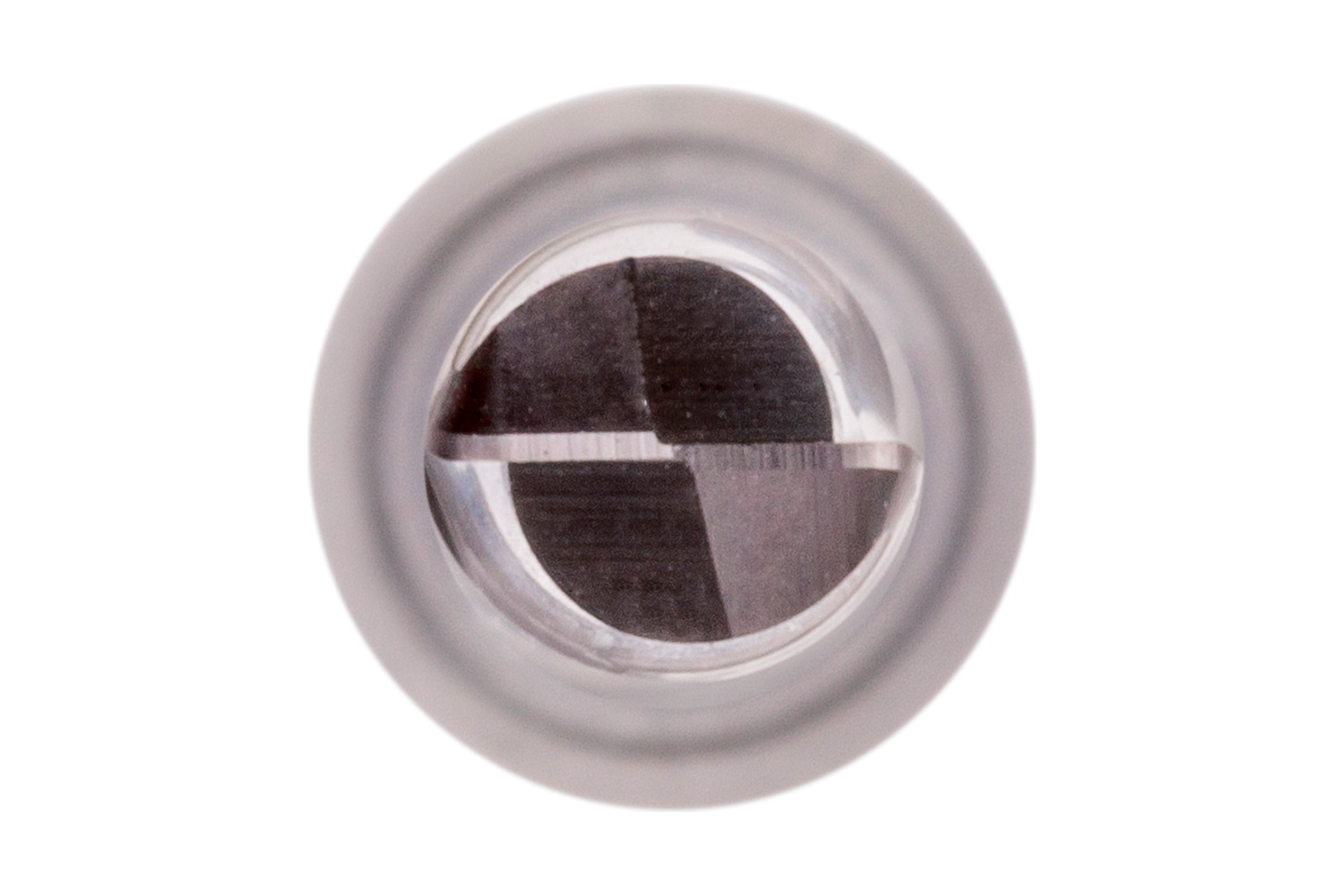

- Anzahl Schneiden (z)
- 2
- Kühlmittelzufuhr
- äußere Kühlmittelzufuhr
- Schaft Typ
- HA
- Schneidstoff
- HP825
- Materialgruppe
- RC
Downloads
- 3D Hüllkontur in stp
- 31154010_607641220-000-01-E43.STP
- Technische Zeichnung in dxf
- 31154010_607408572-000-02-ED1-MM.DXF
- Technische Zeichnung in pdf
- 31154010_607408572-000-02-ED1-MM.PDF
- Technische Zeichnung in tif
- 31154010_607408572-000-02-ED1-MM.TIF
