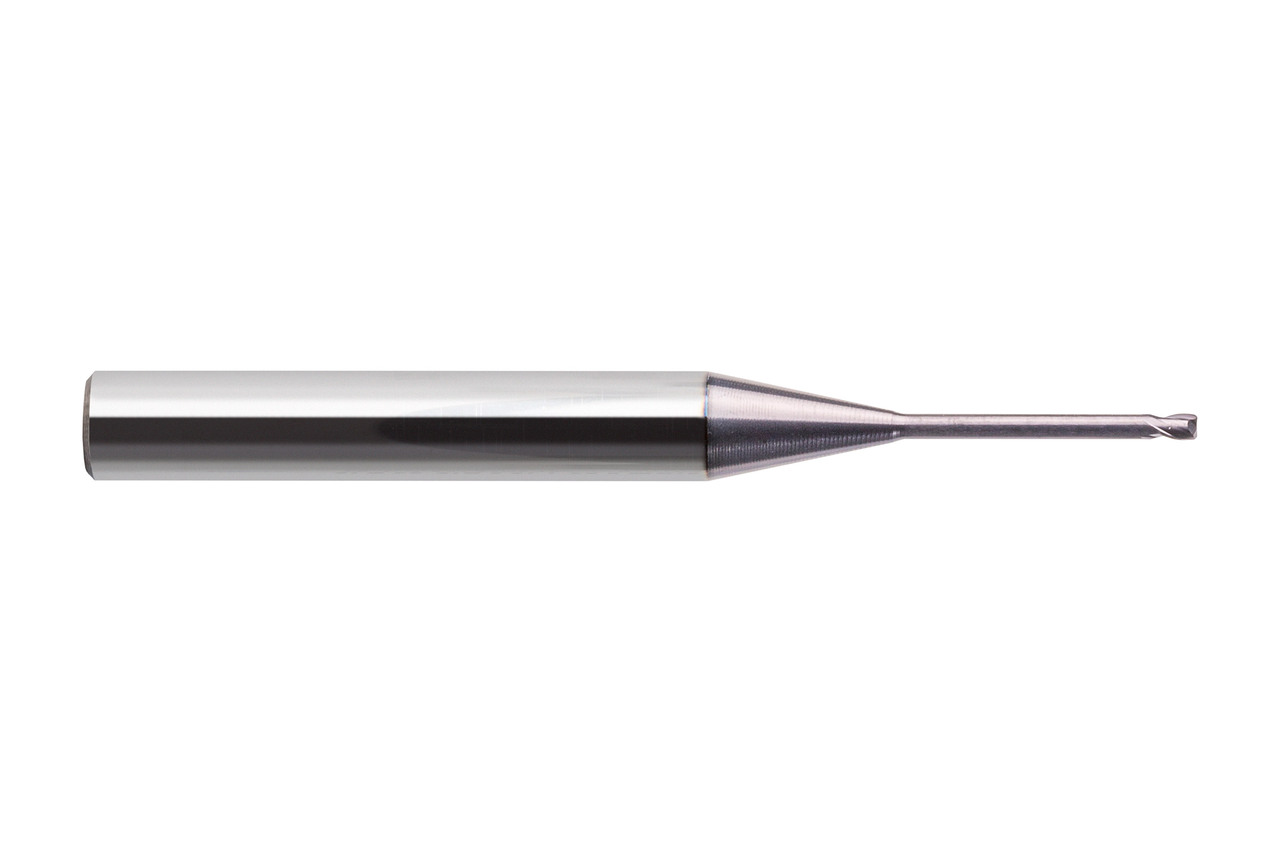

OptiMill®-3D-CR
Diameter d1 (mm)
0.4
Your unit price
*Login requiredProduct description
Der Eckradiusfräser OptiMill-3D-CR wurde speziell für die Bearbeitung von Werkstoffen bis 55 HRC entwickelt. Er zeichnet sich durch einen hochgenauen Eckradius mit hoher Radiusgenauigkeit aus und ist dadurch ideal zum Schlichten von 3D-Formen geeignet. Neben einer extrem hitzebeständigen Beschichtung und einem speziellen Hartmetallsubstrat zeichnen sich diese Werkzeuge durch die speziell an den Formenbau angepassten Abmessungen und Geometrien aus.
Material suitability
P
P1
P2
P3
P4
P5
P6
M
M1
M2
M3
K
K1
K2
K3
N
N1
N2
N3
N4
S
S1
S2
S3
S4
S5
H
H1
H2
H3
Technical specifications
- Product class
- Performance-Line
- Diameter (d1)
- 0.4 mm
- Shaft diameter (d2)
- 4 mm
- Total length (l1)
- 50 mm
- Length of cutting edge (l2)
- 0.5 mm
- Neck length (l3)
- 1.5 mm
- Corner radius (R)
- 0.1 mm
- Number of cutting edges (z)
- 2
- Cooling
- external cooling
- Shank type
- HA
- Cutting material
- HP825
- Material group
- RC
- Specification
- MCR101-004-0010-0150X050-HP825
Downloads
- 3D envelope in stp
- 31153856_607640687-000-00-E43.STP
- Technical drawing in dxf
- 31153856_607410442-000-01-ED1-MM.DXF
- Technical drawing in pdf
- 31153856_607410442-000-01-ED1-MM.PDF
- Technical drawing in tif
- 31153856_607410442-000-01-ED1-MM.TIF
- Technische Zeichnung in tif
- 31153856_607410442-000-01-ED1-MM.tif
- Schnittwertempfehlung
- 31153856_OptiMill-3D-CR_DE.pdf
