OptiMill®-3D-CR-Hardened
Durchmesser d1 (mm)
12.0
Ihr Stückpreis
*Login erforderlichBestellnummer
31151719
Menge
Ihrem Warenkorb hinzugefügt
Benachrichtigen Sie mich, wenn der Artikel wieder auf Lager ist
Produktbeschreibung

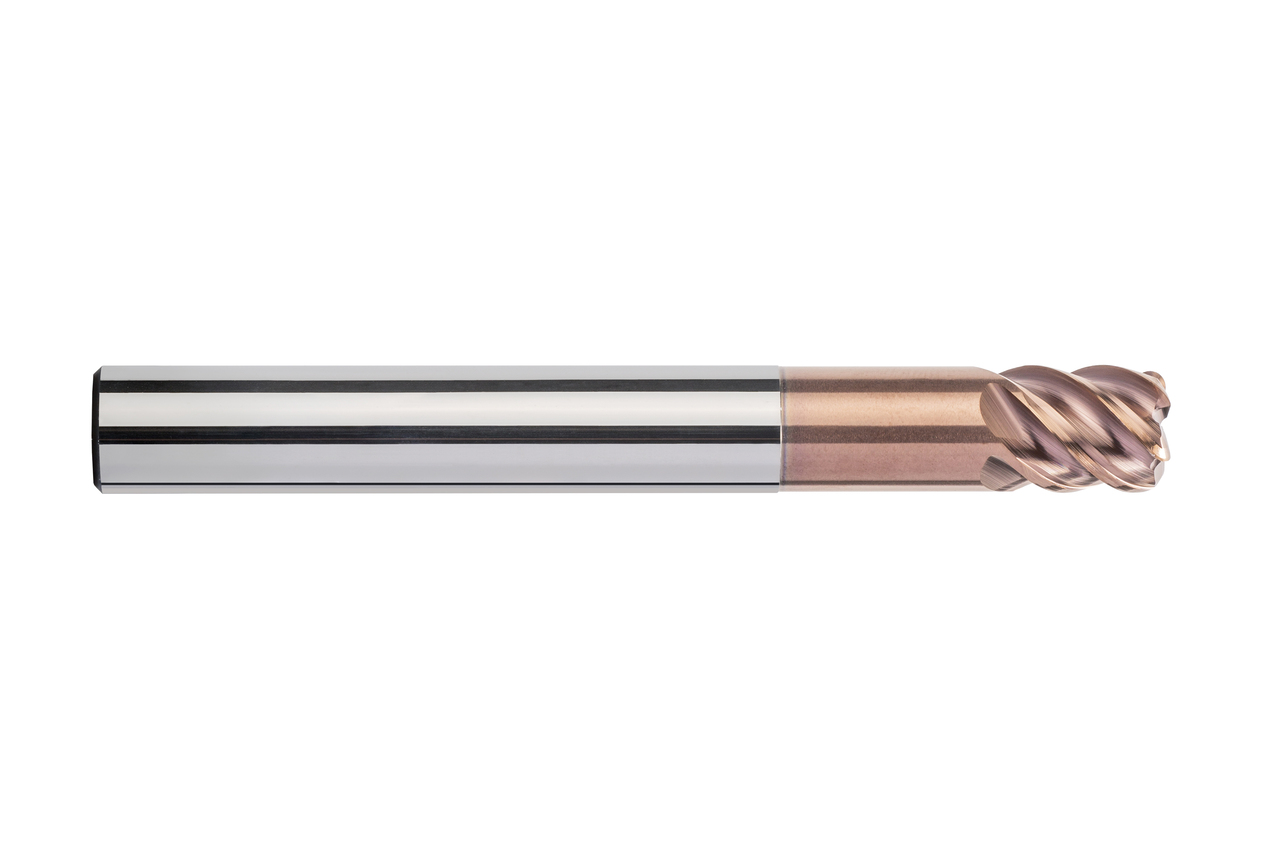

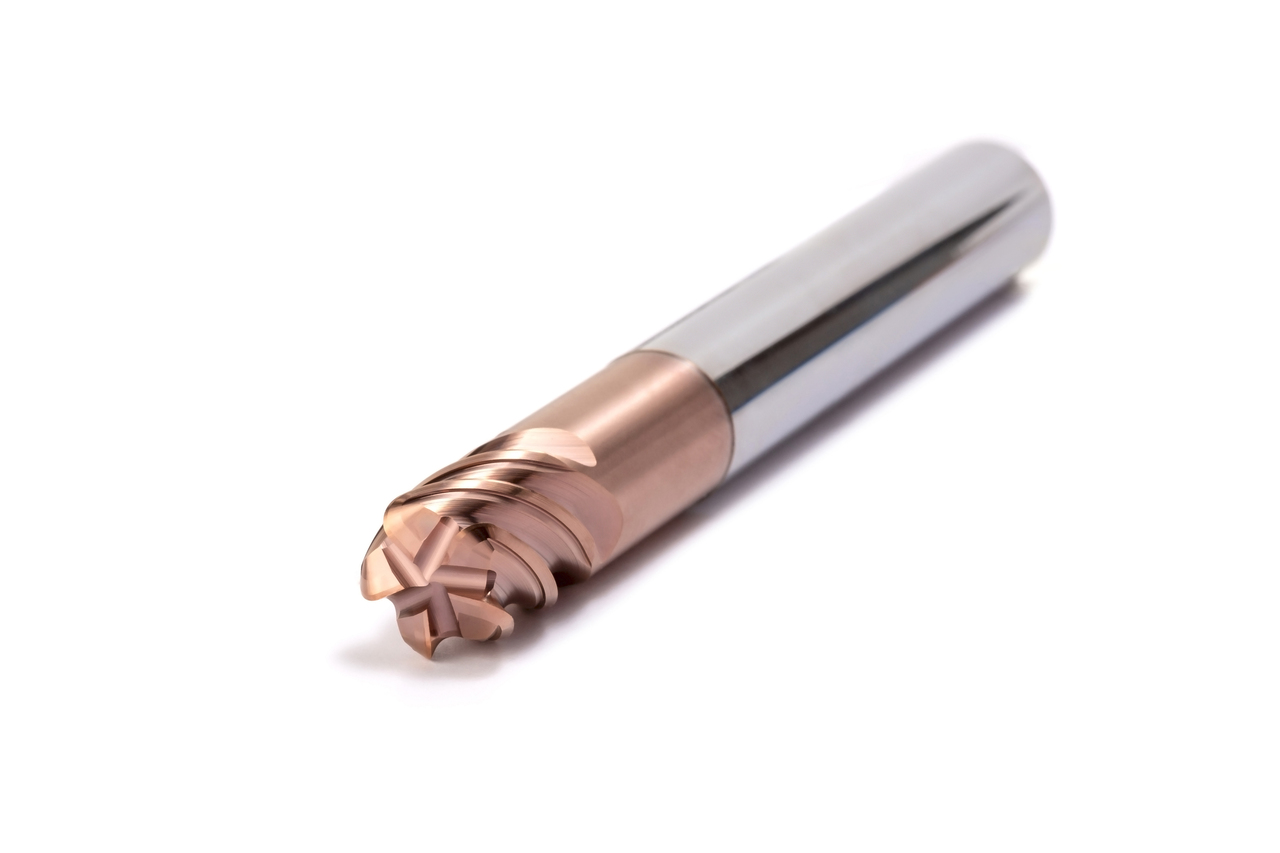

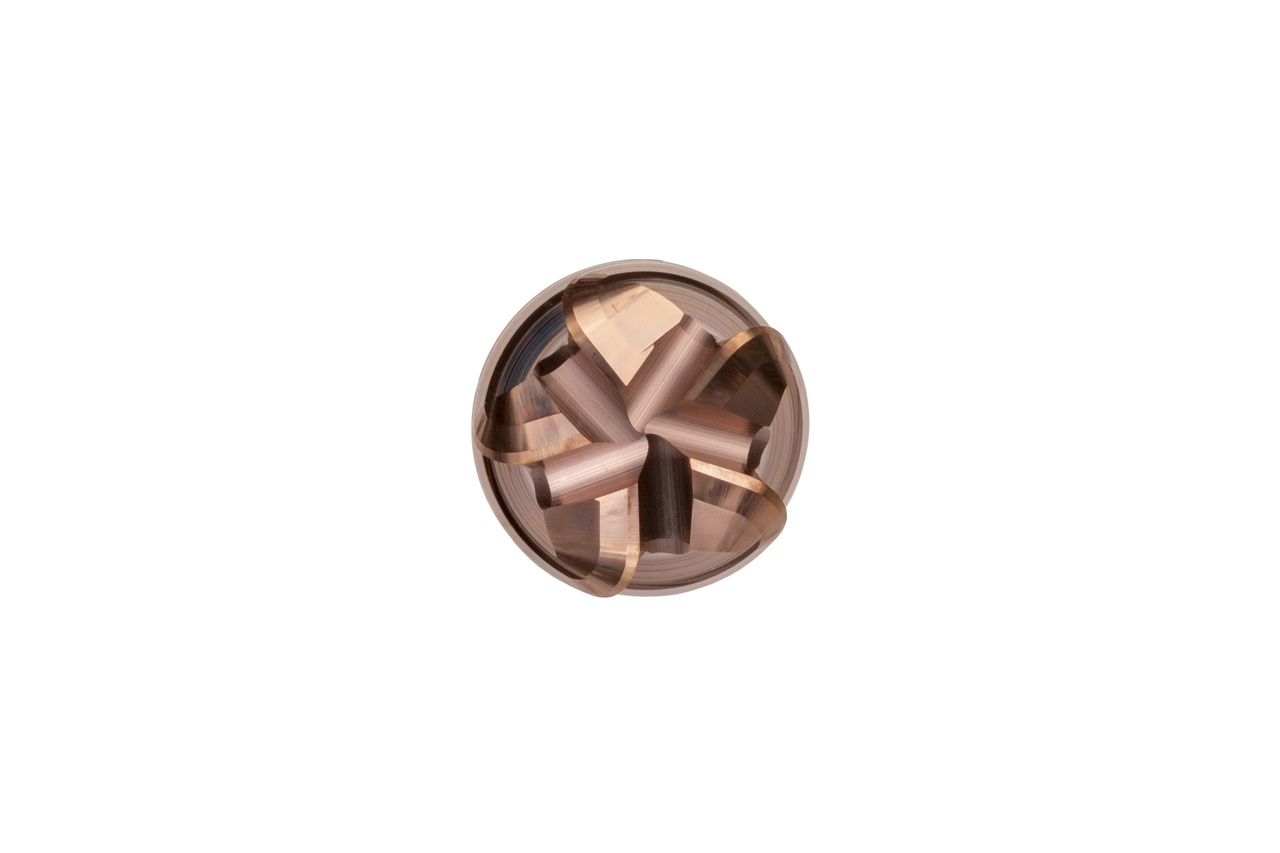

Der Eckradiusfräser OptiMill-3D-CR-Hardened wurde speziell für die Bearbeitung von Werkstoffen bis 68 HRC entwickelt. Er zeichnet sich durch einen hochgenauen Eckradius mit hoher Radiusgenauigkeit aus und ist dadurch ideal zum Schlichten von 3D-Formen geeignet. Neben einer extrem hitzebeständigen Beschichtung und einem speziellen Hartmetallsubstrat zeichnen sich diese Werkzeuge durch die speziell an den Formenbau angepassten Abmessungen und Geometrien aus.
Technische Daten
- Produktklasse
- Performance-Line

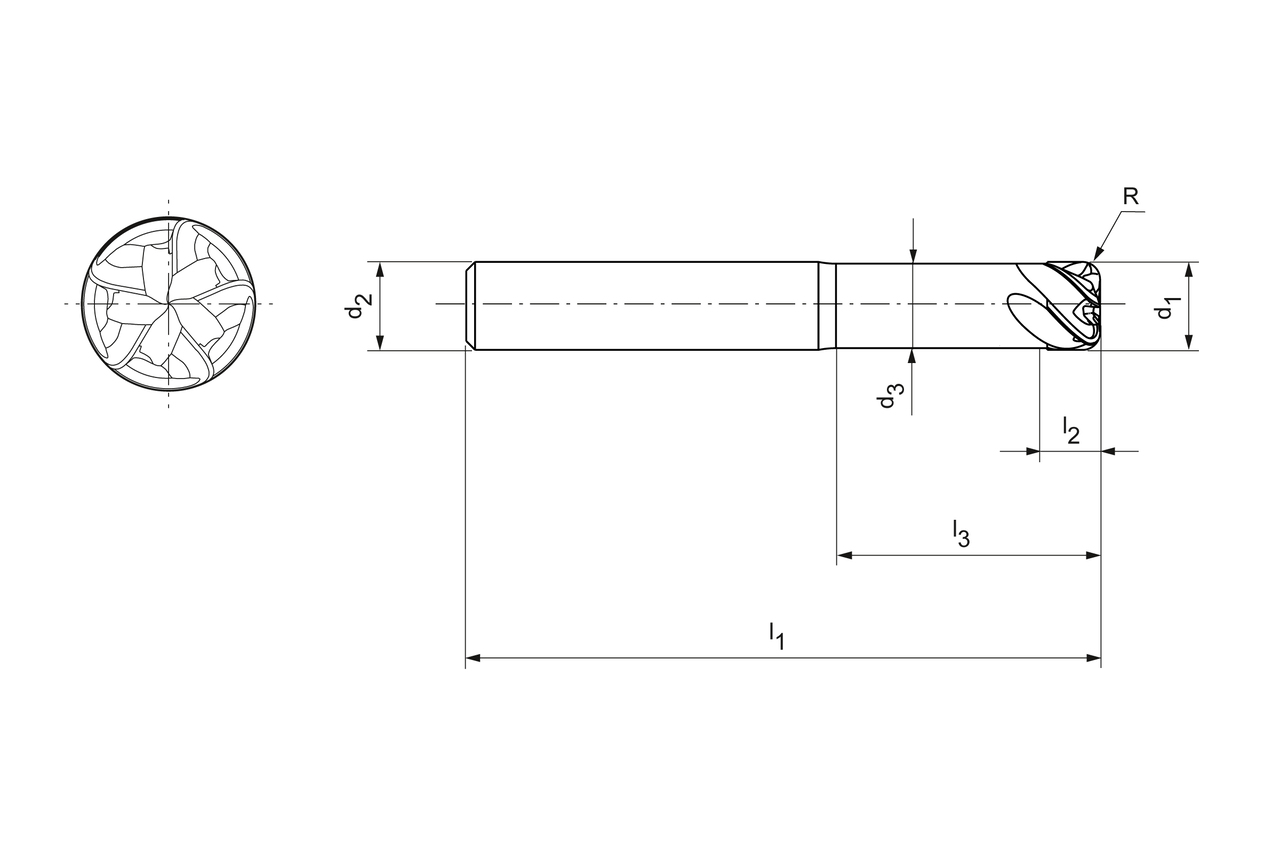

- Schneidendurchmesser (d1)
- 12 mm
- Schaftdurchmesser (d2)
- 12 mm
- Gesamtlänge (l1)
- 100 mm
- Schneidenlänge (l2)
- 12.5 mm
- Halslänge (l3)
- 60 mm
- Eckenradius (R)
- 2 mm
- Anzahl Schneiden (z)
- 5
- Kühlmittelzufuhr
- äußere Kühlmittelzufuhr
- Schaft Typ
- HA
- Materialgruppe
- RC
Downloads
- Technische Zeichnung in dxf
- 31151719_607409811-000-01-ED1-MM.DXF
- Technische Zeichnung in pdf
- 31151719_607409811-000-01-ED1-MM.PDF
- Technische Zeichnung in tif
- 31151719_607409811-000-01-ED1-MM.TIF
- 3D Hüllkontur in stp
- 31151719_607804674-000-00-E43.STP
