OptiMill®-3D-CR-Copper

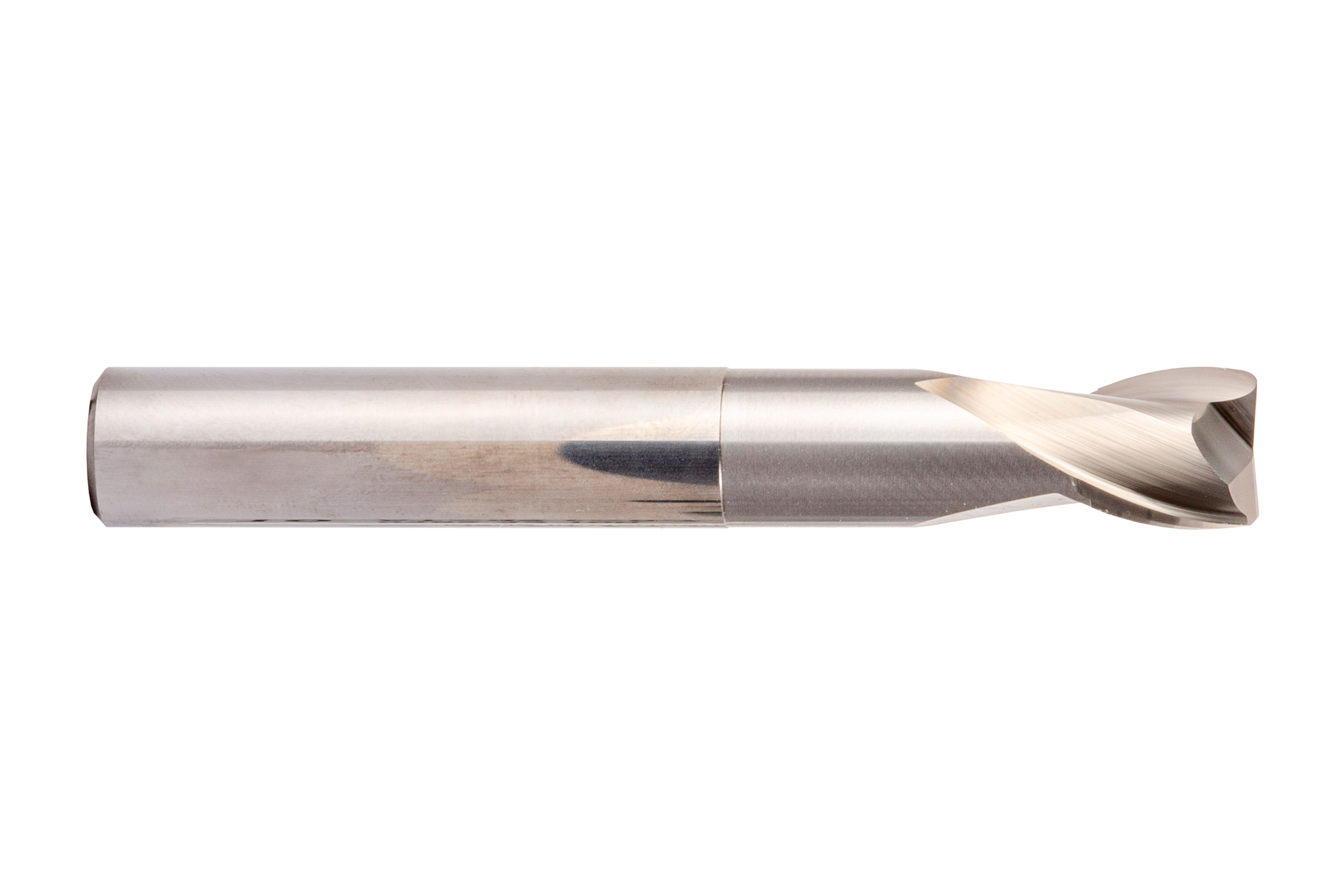

  • Produktbild OptiMill®-3D-CR-Copper

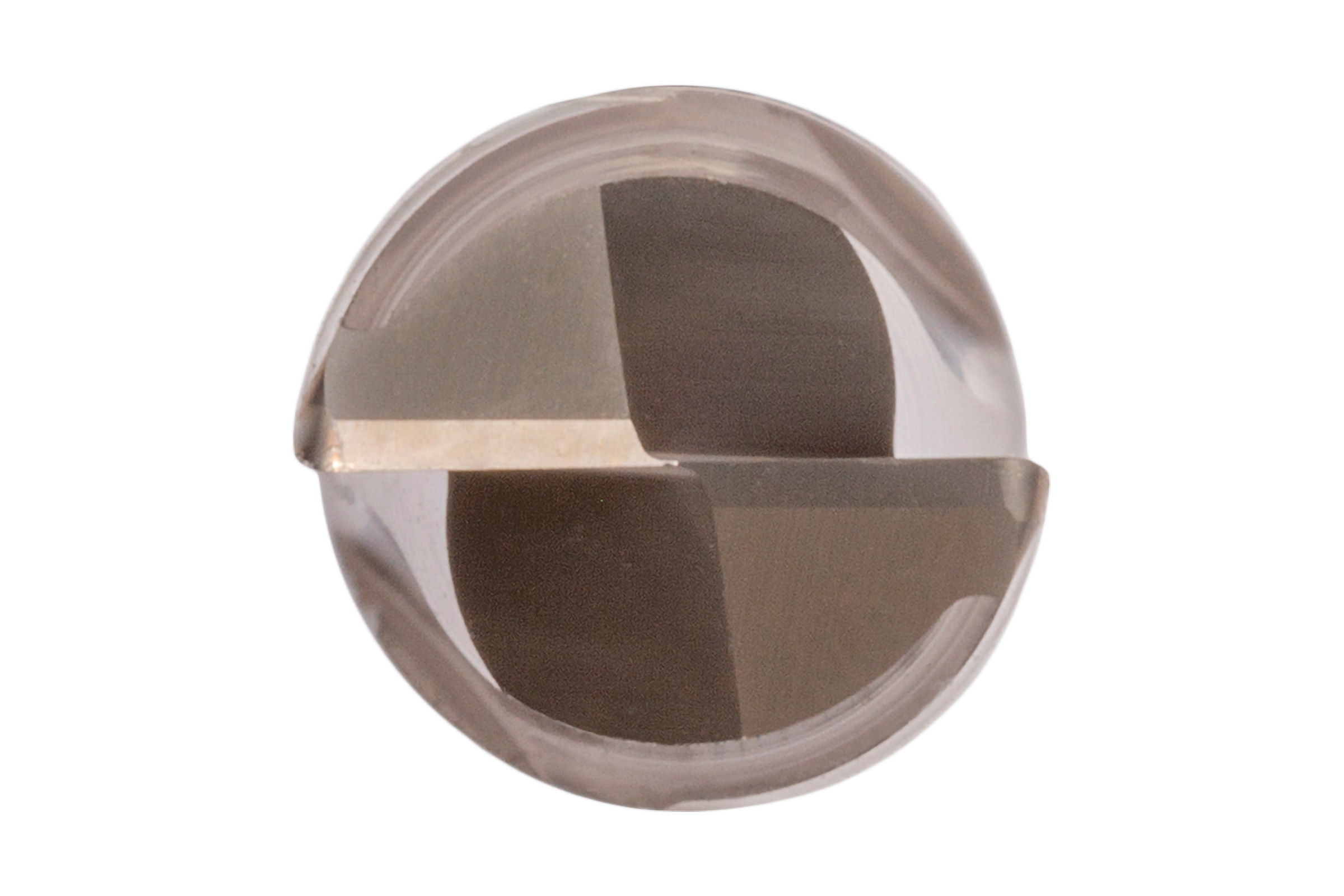

  • Produktbild OptiMill®-3D-CR-Copper

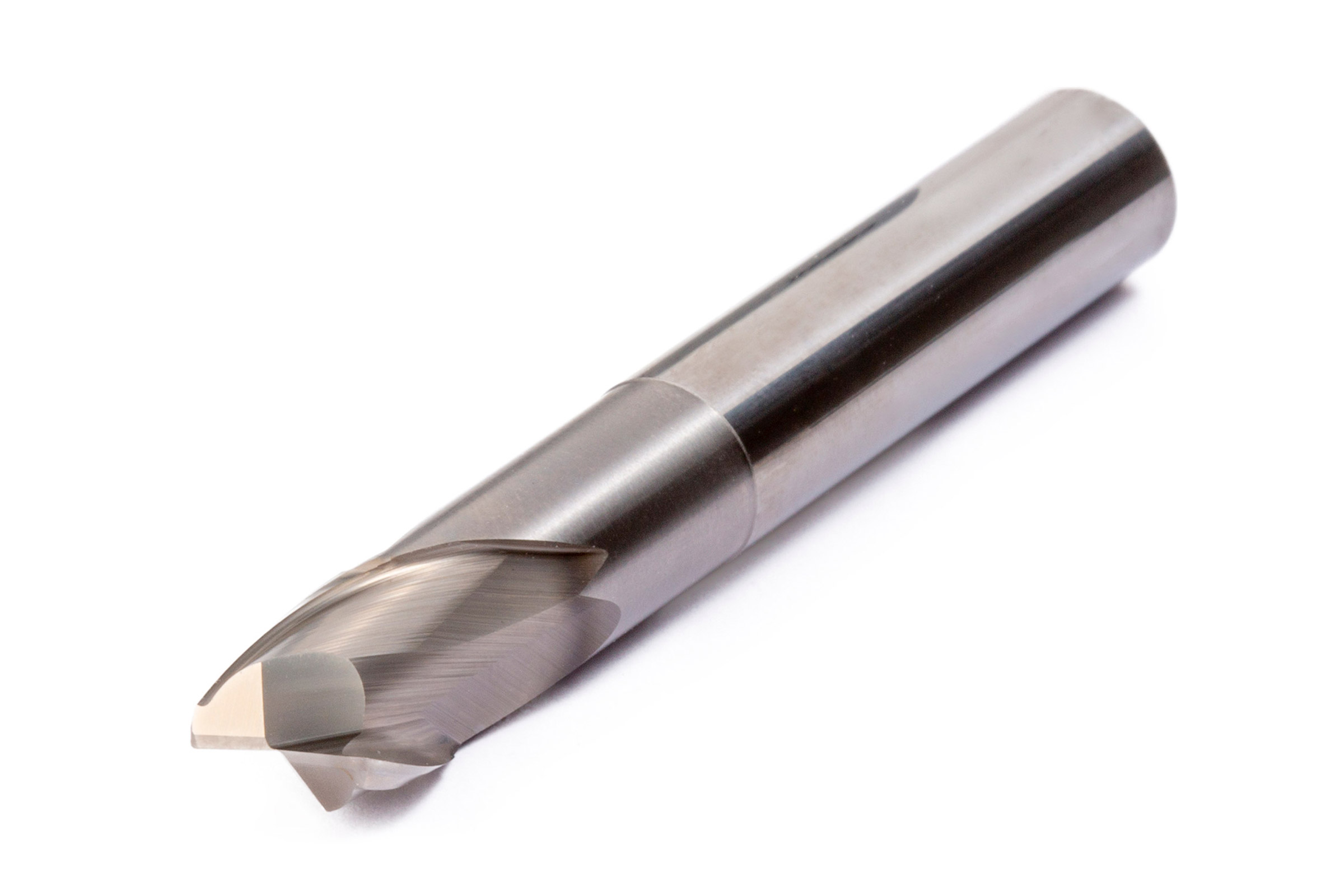

  • Produktbild OptiMill®-3D-CR-Copper

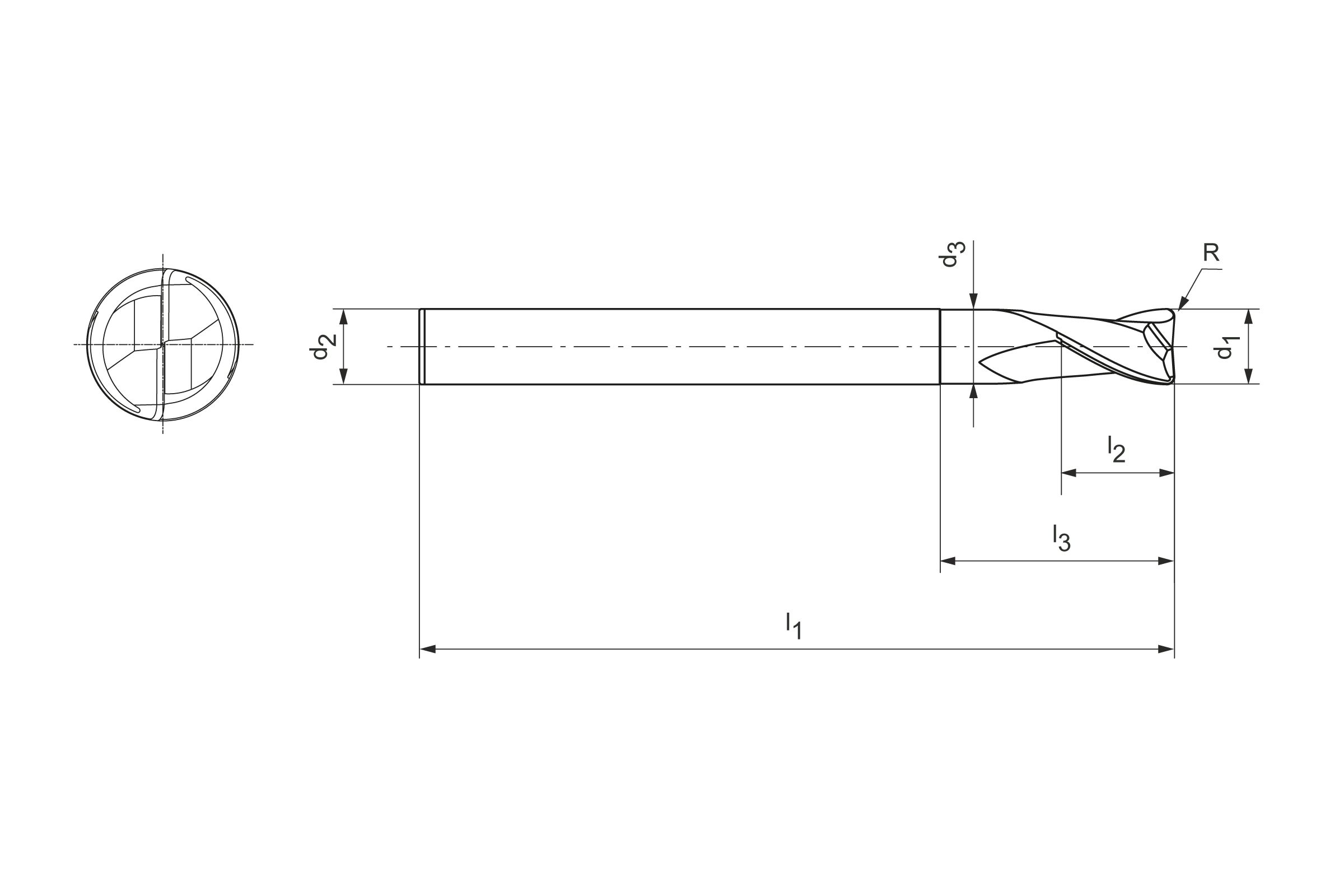

  • Produktzeichnung OptiMill®-3D-CR-Copper

Durchmesser d1 (mm)

5.0

Ihr Stückpreis

*Login erforderlich

Bestellnummer

31153104

Menge

Ihrem Warenkorb hinzugefügt

Unsere Produktempfehlung:

Produktbeschreibung

Der zweischneidige Eckradiusfräser OptiMill-3D-CR-Copper wurde speziell für die Bearbeitung von Kupfer und zähen NE-Legierungen entwickelt. Durch eine spezielle Geometrie sind die Werkzeuge ideal zur Bearbeitung von Kupferelektroden geeignet. Ausführung mit und ohne Arbeitstiefe ermöglichen ein breites Einsatzgebiet.

Materialeignung

Technische Daten

Produktklasse
Basic-Line
Schneidendurchmesser (d1)
5   mm
Schaftdurchmesser (d2)
6   mm
Gesamtlänge (l1)
57   mm
Schneidenlänge (l2)
5   mm
Halslänge (l3)
21   mm
Eckenradius (R)
0.2   mm
Anzahl Schneiden (z)
2
Kühlmittelzufuhr
äußere Kühlmittelzufuhr
Schaft Typ
HA
Schneidstoff
HP804
Materialgruppe
RC

Downloads

Technische Zeichnung in pdf
31153104_608007184-000-00-ED1.PDF
Technische Zeichnung in tif
31153104_608007184-000-00-ED1.TIF
Technische Zeichnung in dxf
31153104_608007184-000-00-ED1.DXF
3D Hüllkontur in stp
31153104_608007185-000-00-E43.STP
