OptiMill®-3D-CR-Copper
Diameter d1 (mm)
1.0
Your unit price
*Login requiredWe recommend:
Product description

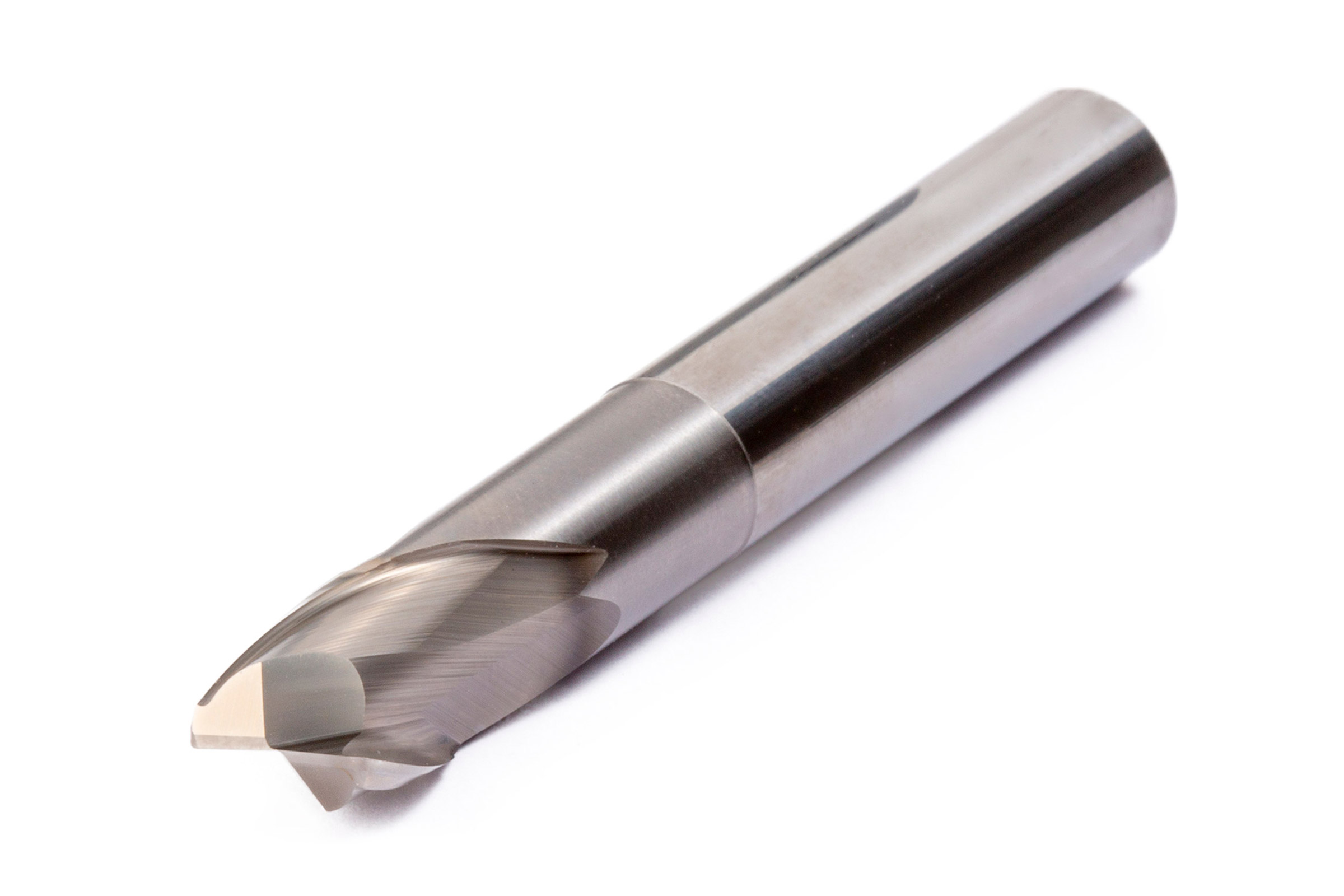

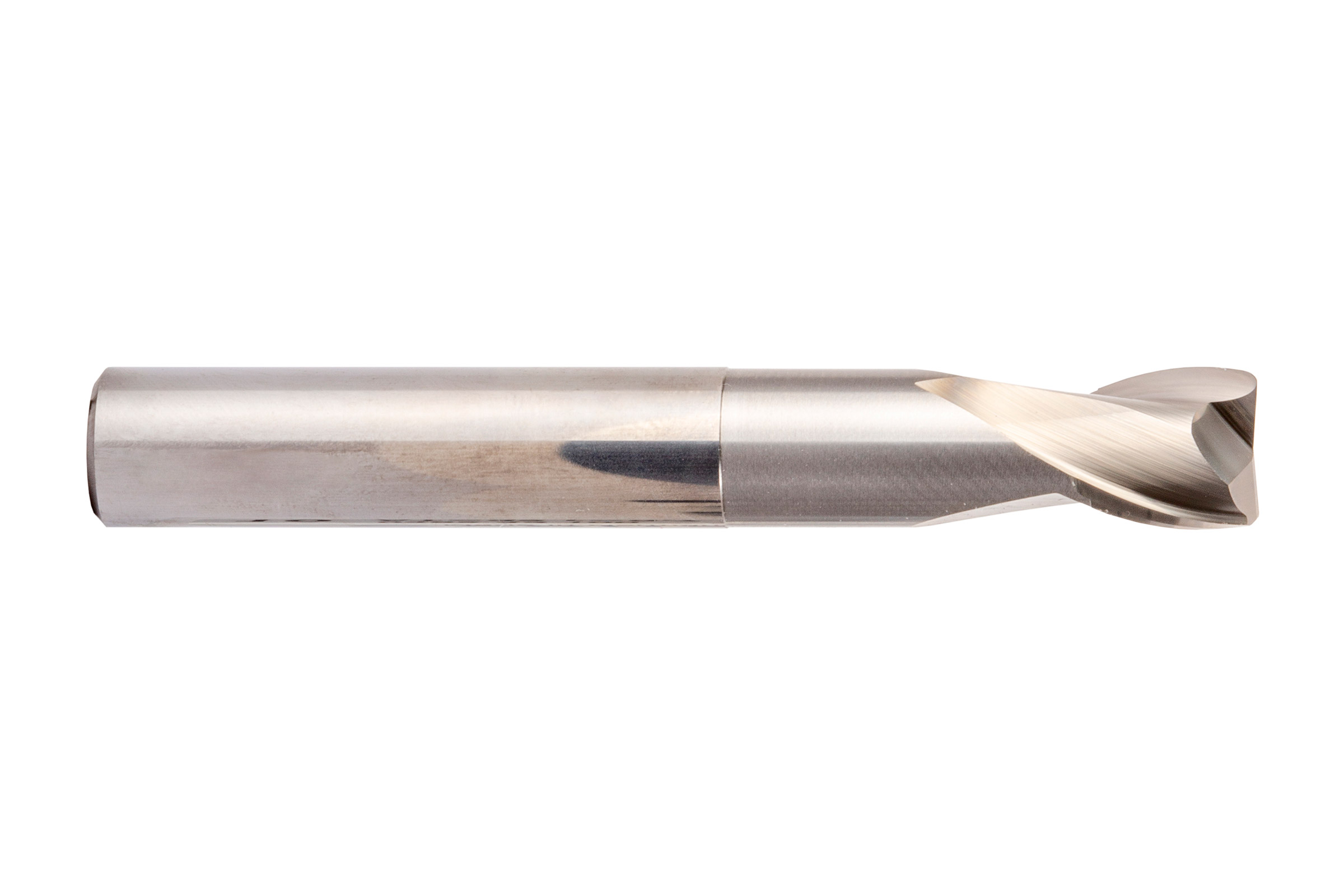

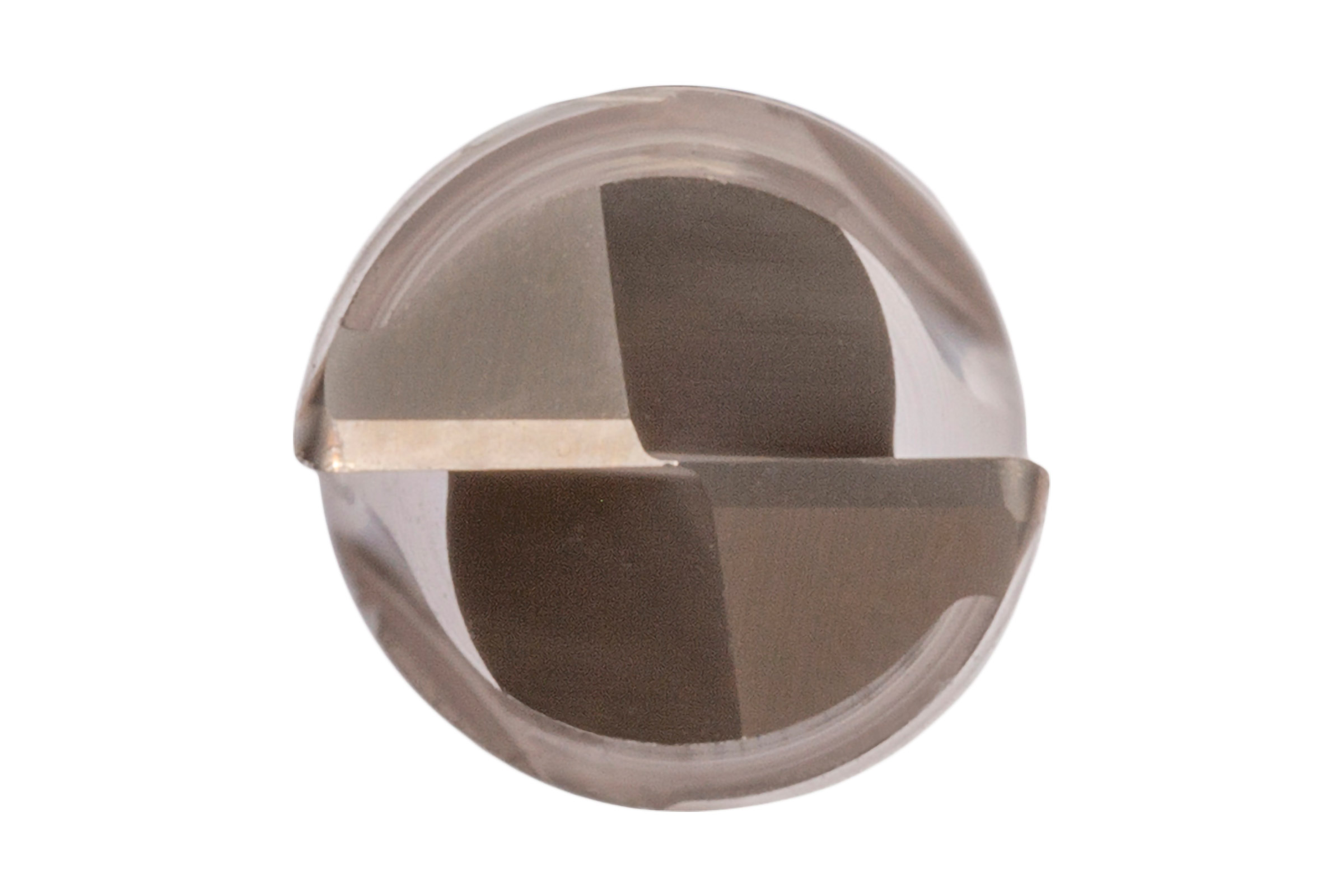

Der zweischneidige Eckradiusfräser OptiMill-3D-CR-Copper wurde speziell für die Bearbeitung von Kupfer und zähen NE-Legierungen entwickelt. Durch eine spezielle Geometrie sind die Werkzeuge ideal zur Bearbeitung von Kupferelektroden geeignet. Ausführung mit und ohne Arbeitstiefe ermöglichen ein breites Einsatzgebiet.

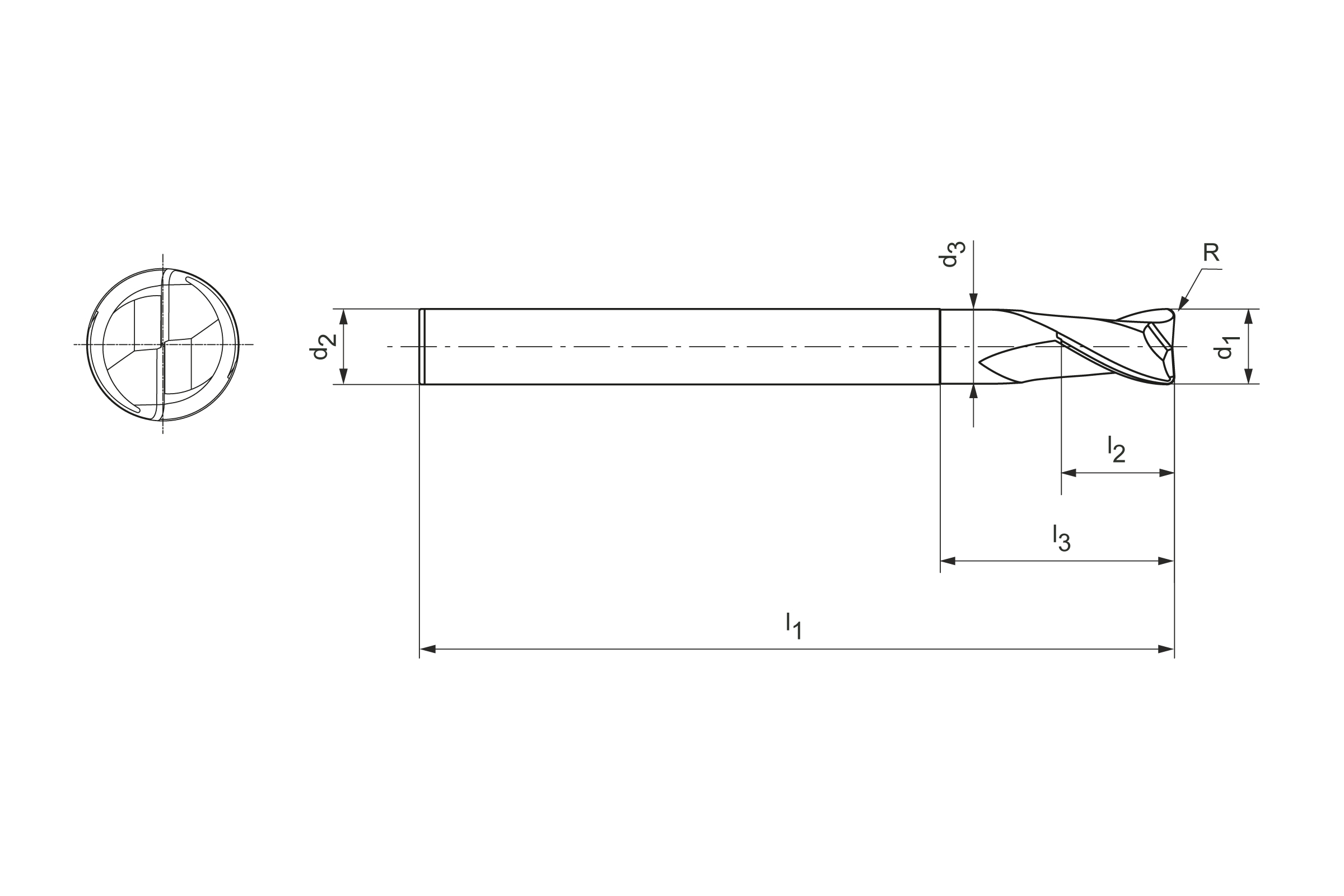

Technical specifications
- Product class
- Basic-Line
- Diameter (d1)
- 1 mm
- Schaftdurchmesser (d2)
- 4 mm
- Gesamtlänge (l1)
- 50 mm
- Schneidenlänge (l2)
- 1 mm
- Halslänge (l3)
- 10 mm
- Eckenradius (R)
- 0.2 mm
- Anzahl Schneiden (z)
- 2
- Kühlmittelzufuhr
- äußere Kühlmittelzufuhr
- Schaft Typ
- HA
- Schneidstoff
- HU318
- Materialgruppe
- RC
- Spezifikation
- MCR118-010-0020-1000X050-HU318
Downloads
- Technische Zeichnung in dxf
- 31153096_608007019-000-00-ED1.DXF
- Technische Zeichnung in pdf
- 31153096_608007019-000-00-ED1.PDF
- Technische Zeichnung in tif
- 31153096_608007019-000-00-ED1.TIF
- 3D Hüllkontur in stp
- 31153096_608007020-000-00-E43.STP
- Schnittwertempfehlung
- 31153096_OptiMill-3D-CR-Copper_Schnittwertempfehlung.pdf
- Schnittwertempfehlung
- 31153096_OptiMill-3D-CR-Copper_DE.pdf
