OptiMill®-3D-BN

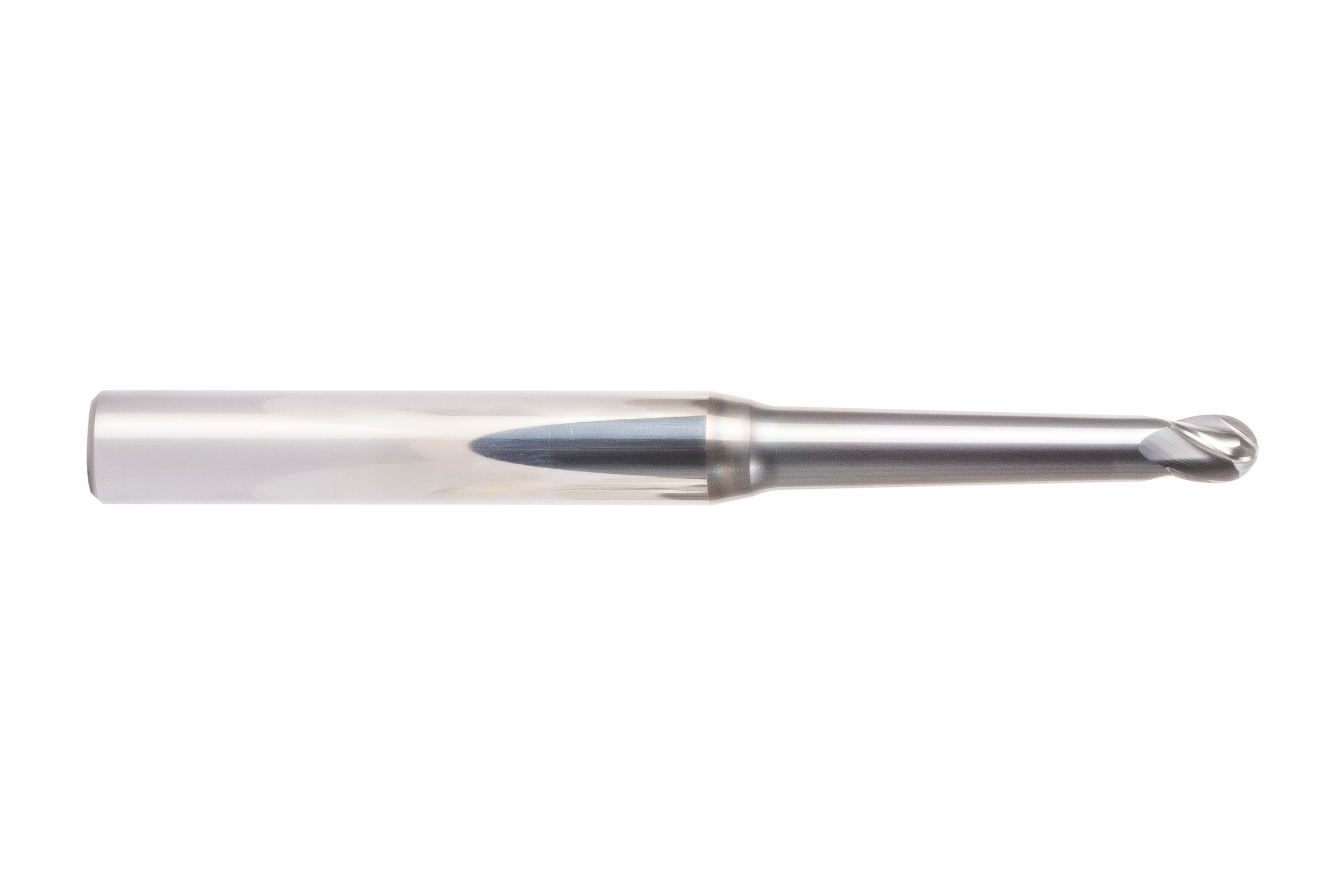

  • Product image OptiMill®-3D-BN

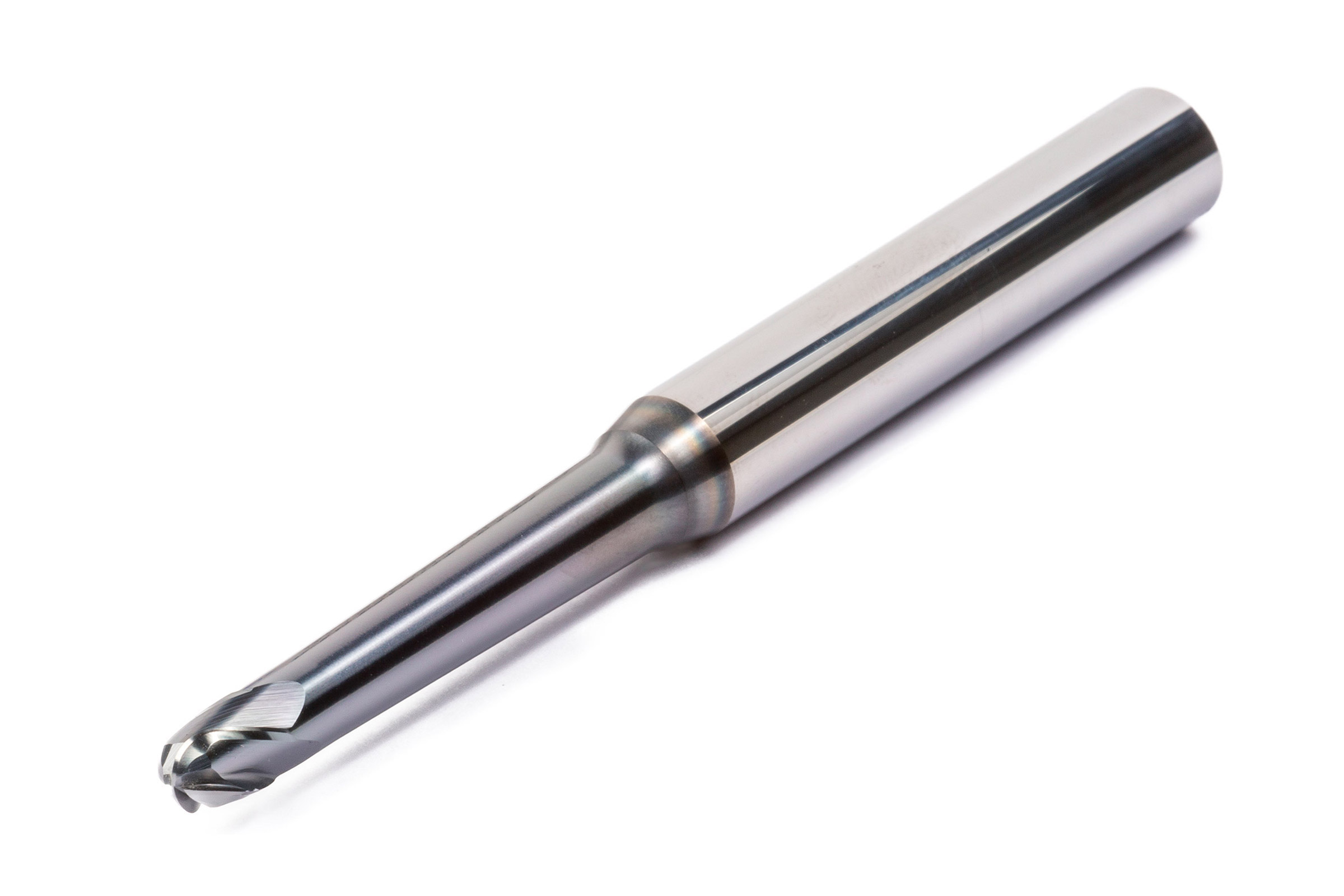

  • Product image OptiMill®-3D-BN

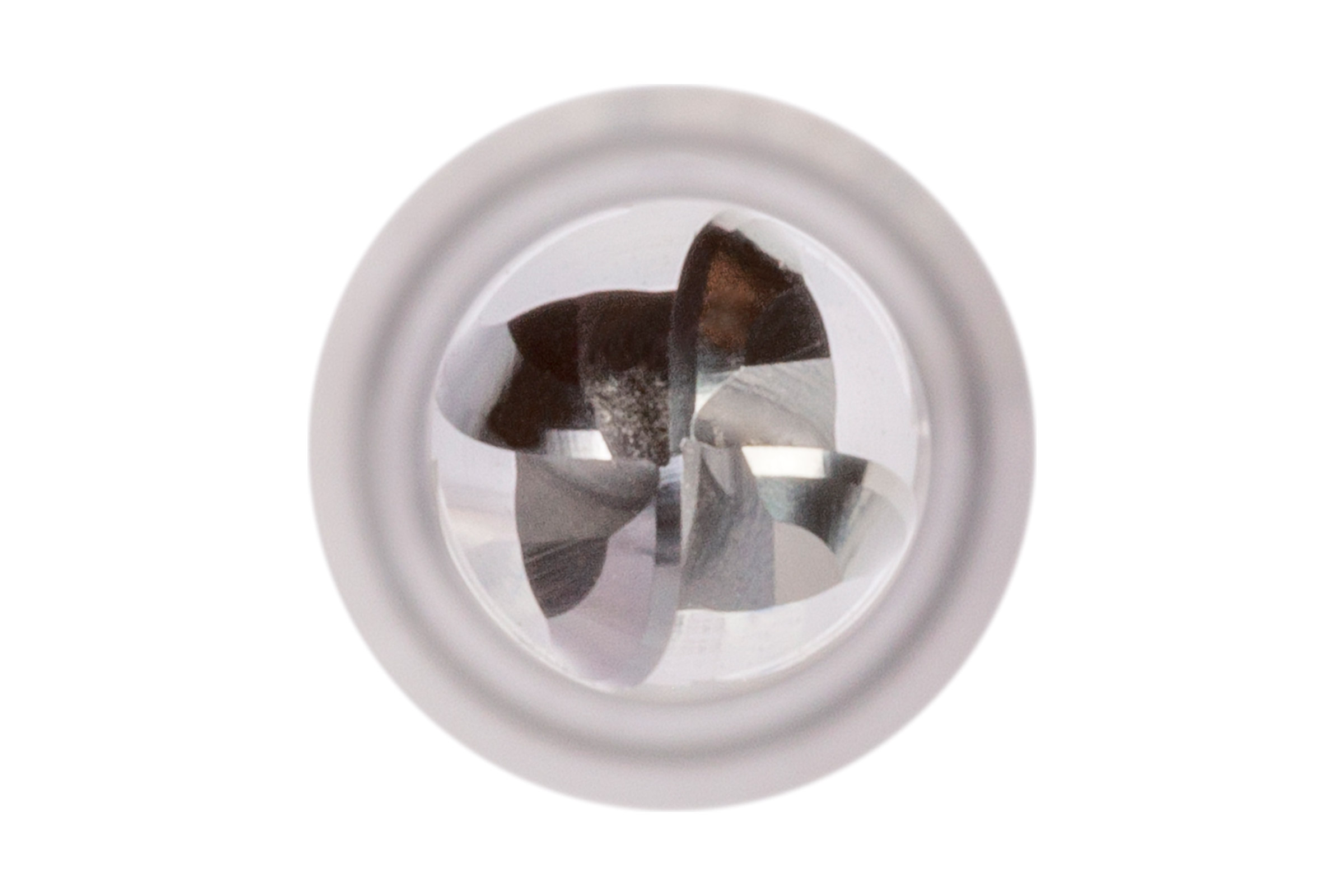

  • Product image OptiMill®-3D-BN

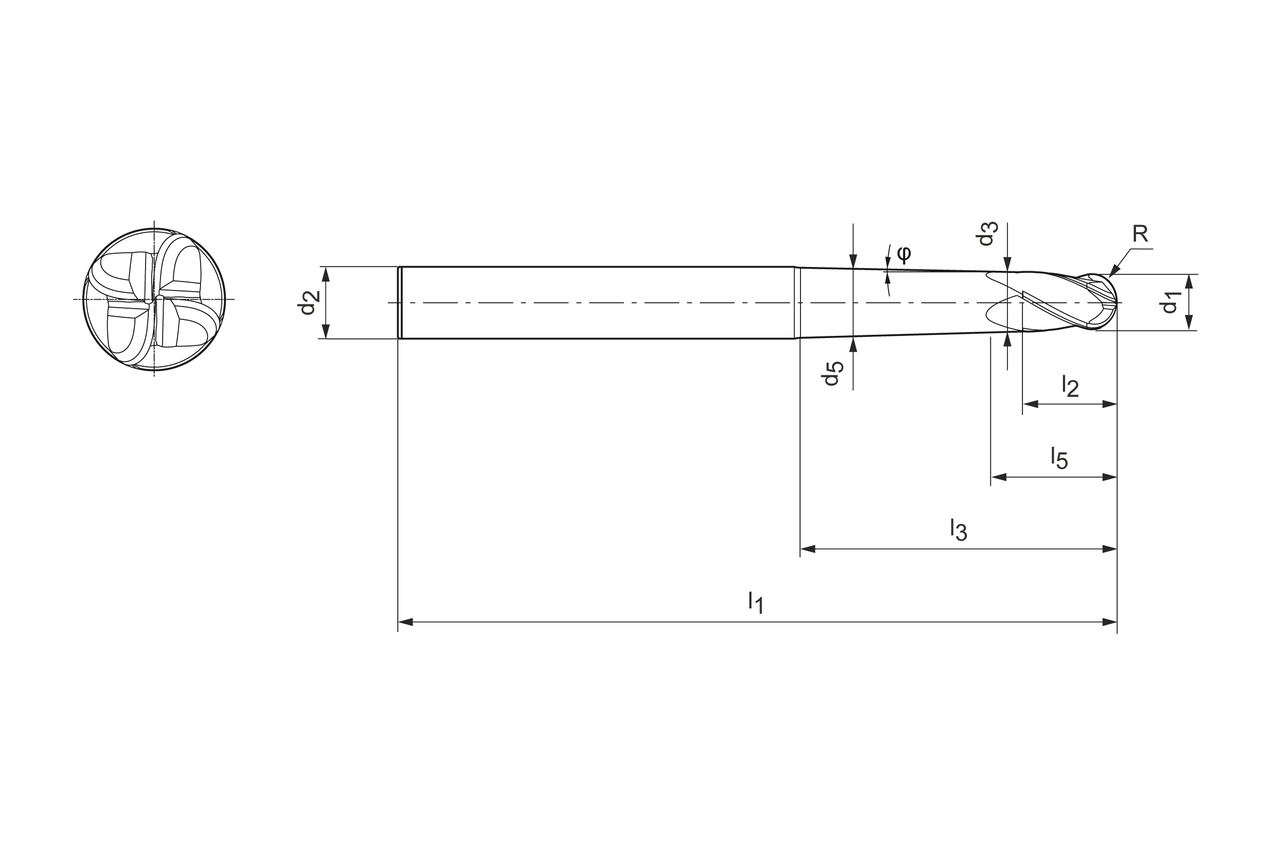

  • Technical drawing OptiMill®-3D-BN

Diameter d1 (mm)

8.0

Your unit price

*Login required

Article

31153629

Quantity

Added to Your Shopping Cart

Product description

Der Kugelfräser OptiMill-3D-BN wurde speziell für die Bearbeitung von Werkstoffen bis 55 HRC entwickelt. Er zeichnet sich durch eine hohe Radiusgenauigkeit aus und ist dadurch ideal zur hochpräzisen Bearbeitung von 3D-Konturen geeignet. Neben einer extrem hitzebeständigen Beschichtung und einem speziellen Hartmetallsubstrat zeichnen sich diese Werkzeuge durch die speziell an den Formenbau angepassten Abmessungen und Geometrien aus.

Material suitability

Technical specifications

Product class
Performance-Line
Diameter (d1)
8   mm
Schaftdurchmesser (d2)
12   mm
Durchmesser zylindrischer Anteil (d3)
7.8   mm
Gesamtlänge (l1)
120   mm
Schneidenlänge (l2)
9.2   mm
Halslänge (l3)
70   mm
Länge zylindrischer Anteil (l5)
16   mm
Eckenradius (R)
4   mm
Konuswinkel (φ)
1   °
Anzahl Schneiden (z)
4
Kühlmittelzufuhr
äußere Kühlmittelzufuhr
Schaft Typ
HA
Schneidstoff
HP801
Materialgruppe
RC
Spezifikation
MBN105-080-0400-7000B120-HP801

Downloads

3D Hüllkontur in stp
31153629_607643632-000-00-E43.STP
Technische Zeichnung in dxf
31153629_607409708-000-01-ED1-MM.DXF
Technische Zeichnung in pdf
31153629_607409708-000-01-ED1-MM.PDF
Technische Zeichnung in tif
31153629_607409708-000-01-ED1-MM.TIF
