OptiMill®-3D-BN

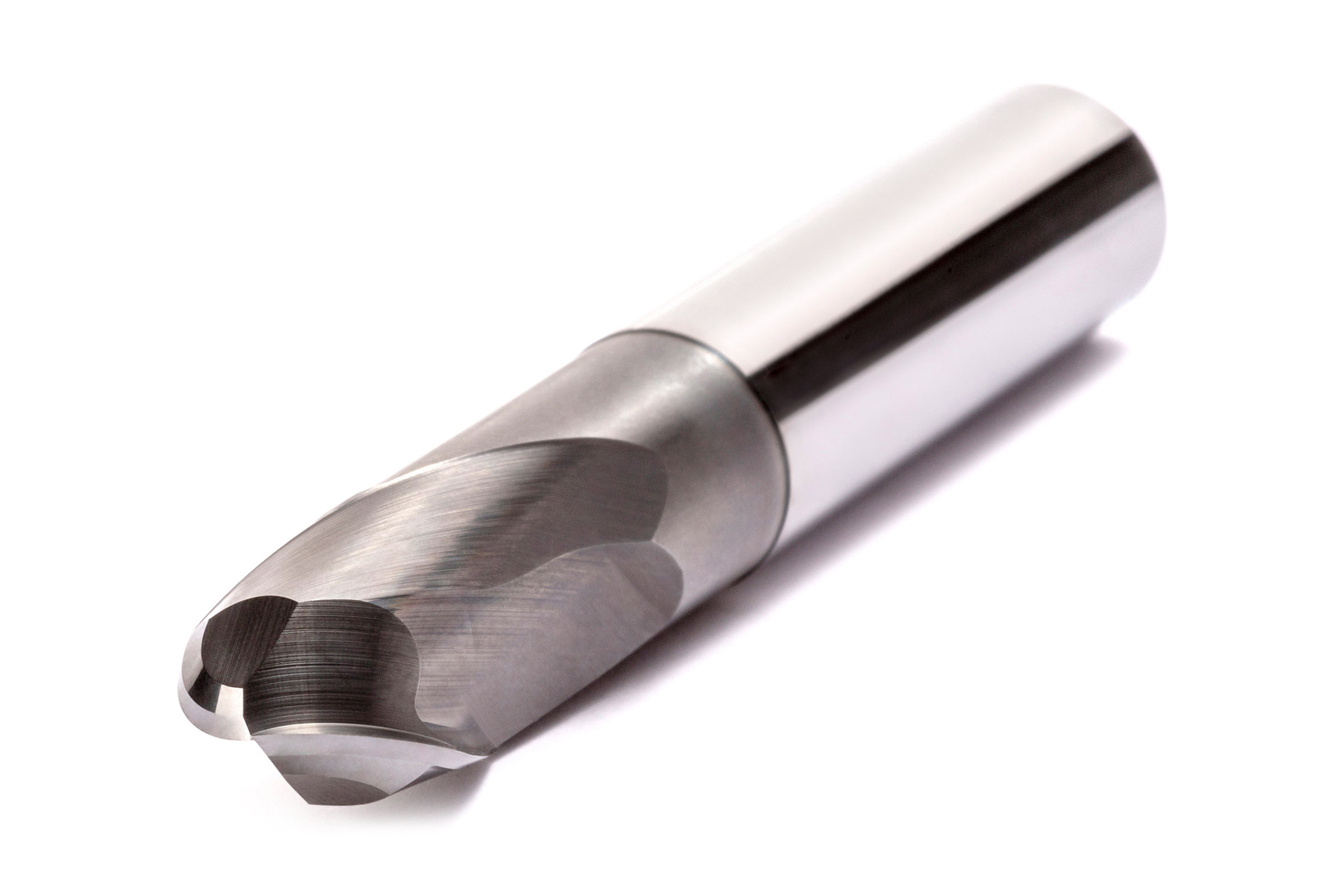

  • Produktbild OptiMill®-3D-BN

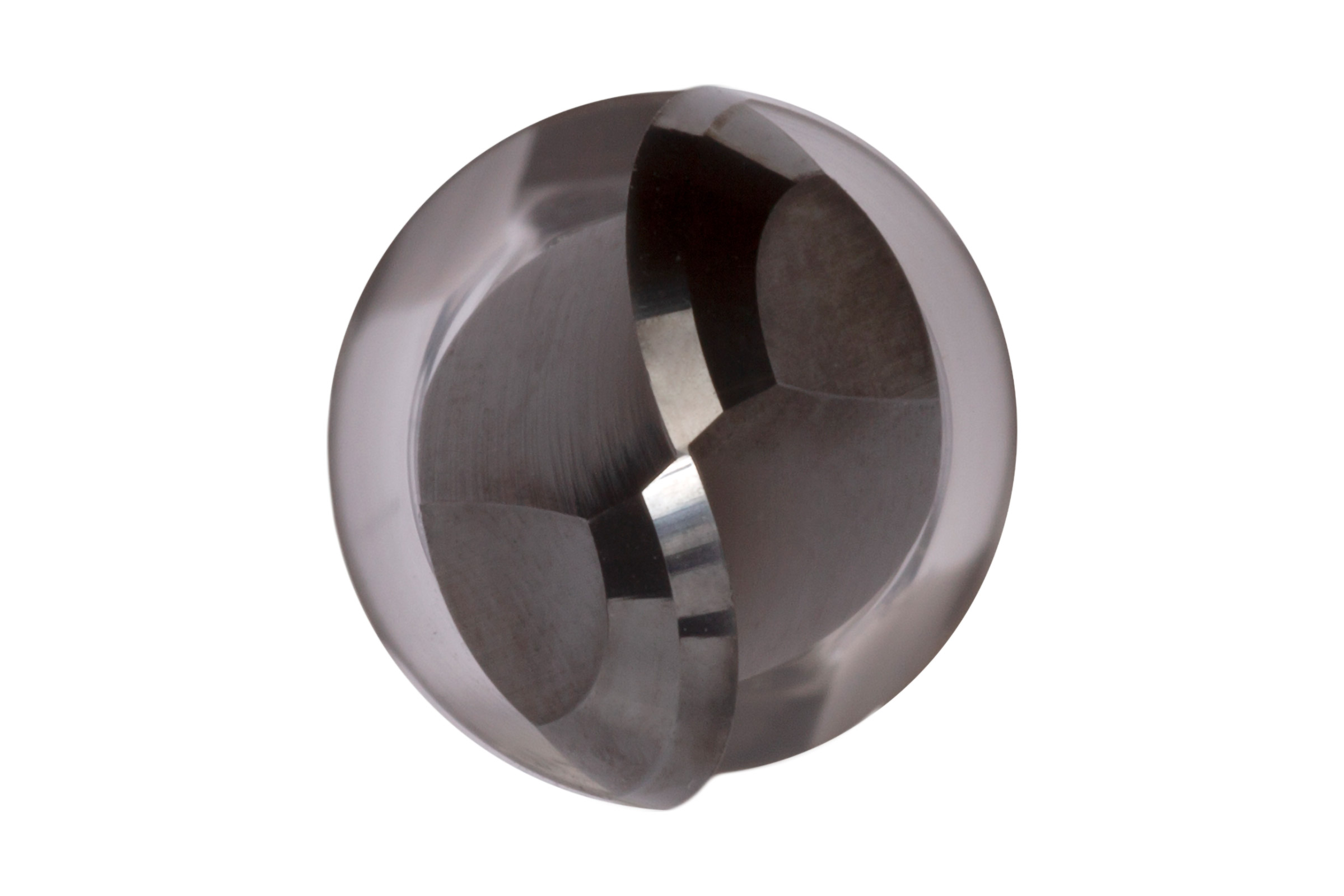

  • Produktbild OptiMill®-3D-BN

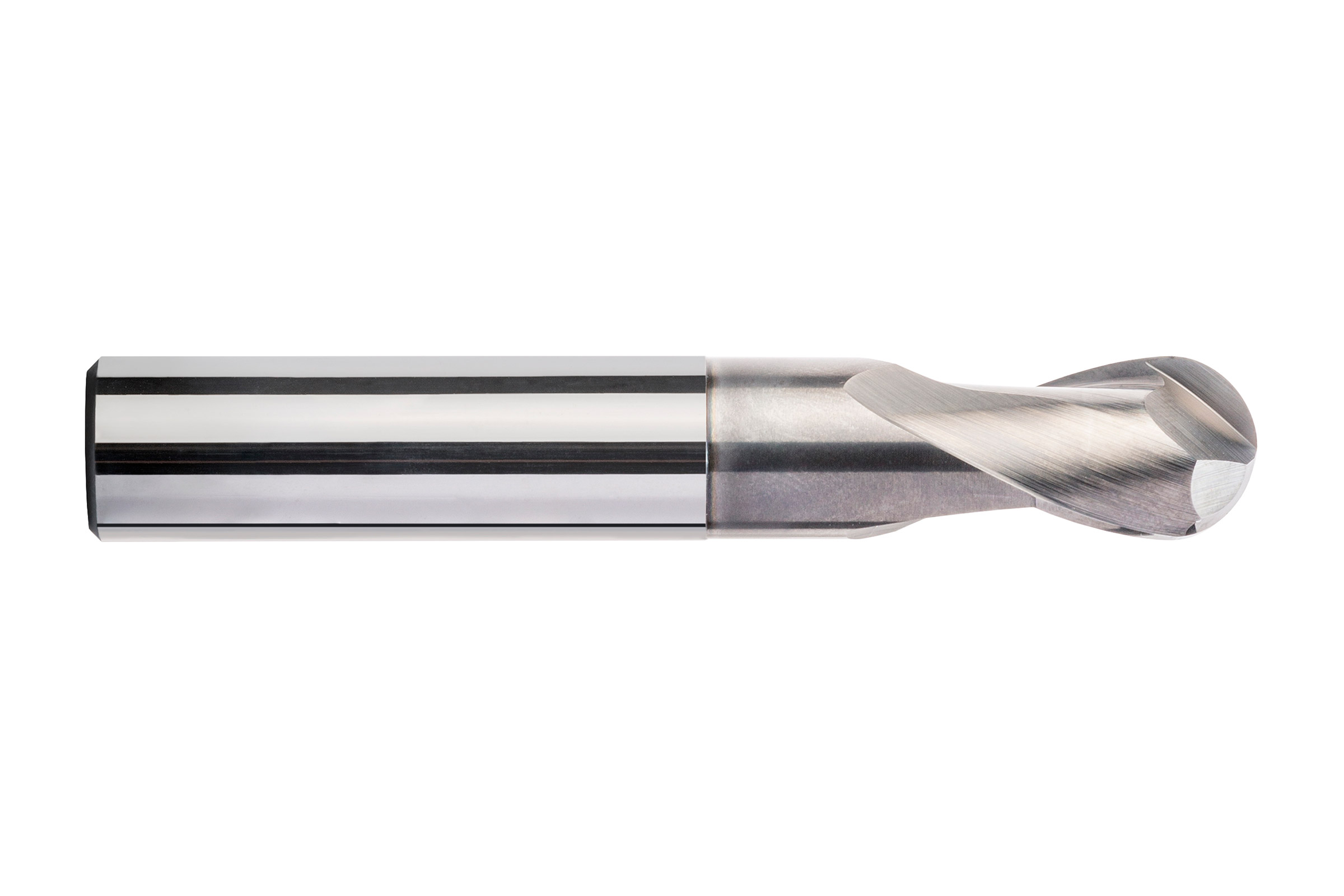

  • Produktbild OptiMill®-3D-BN

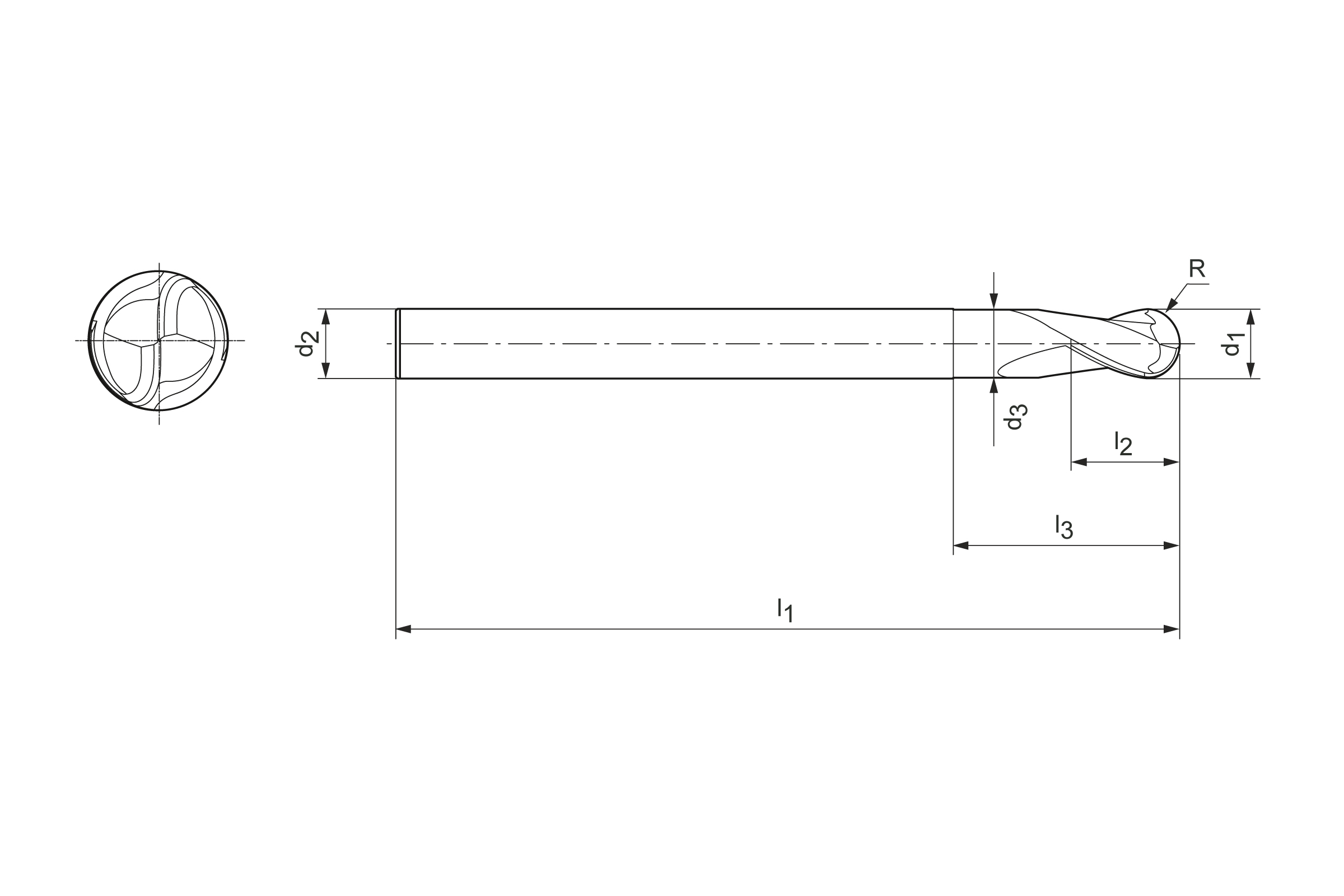

  • Produktzeichnung OptiMill®-3D-BN

Diameter d1 (mm)

10.0

Ihr Stückpreis

*Login required

Bestellnummer

31153350

Menge

Ihrem Warenkorb hinzugefügt

We recommend:

Produktbeschreibung

Der Kugelfräser OptiMill-3D-BN wurde speziell für die Bearbeitung von Werkstoffen bis 55 HRC entwickelt. Er zeichnet sich durch eine hohe Radiusgenauigkeit aus und ist dadurch ideal zur hochpräzisen Bearbeitung von 3D-Konturen geeignet. Neben einer extrem hitzebeständigen Beschichtung und einem speziellen Hartmetallsubstrat zeichnen sich diese Werkzeuge durch die speziell an den Formenbau angepassten Abmessungen und Geometrien aus.

Materialeignung

P
P1
highly suitable
P2
highly suitable
P3
highly suitable
P4
highly suitable
P5
highly suitable
P6
highly suitable
M
M1
suitable in some situations
M2
suitable in some situations
M3
suitable in some situations
K
K1
highly suitable
K2
highly suitable
K3
highly suitable
N
N1
N2
N3
N4
S
S1
S2
S3
S4
S5
H
H1
highly suitable
H2
suitable in some situations
H3

Technische Daten

Product class
Performance-Line
Diameter (d1)
10   mm
Shaft diameter (d2)
10   mm
Cylindrical part diameter (d3)
9.8   mm
Total length (l1)
75   mm
Length of cutting edge (l2)
11.5   mm
Neck length (l3)
30   mm
Corner radius (R)
5   mm
Number of cutting edges (z)
2
Cooling
external cooling
Shank type
HA
Cutting material
HP801
Material group
RC
Specification
MBN101-100-0500-3000X075-HP801
