OptiMill®-3D-BN-Alu
Durchmesser d1 (mm)
2.0
Ihr Stückpreis
*Login erforderlichUnsere Produktempfehlung:
Produktbeschreibung

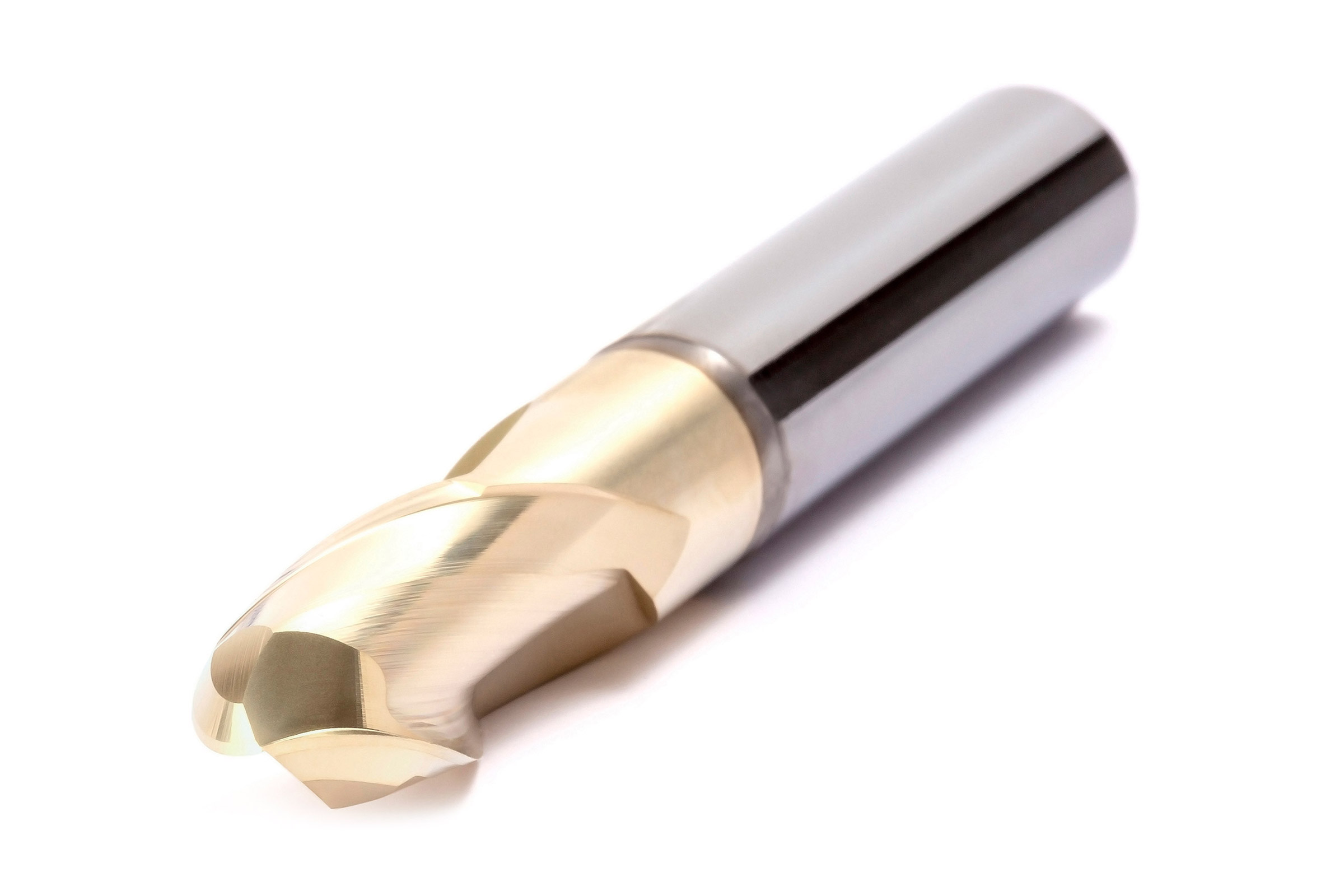

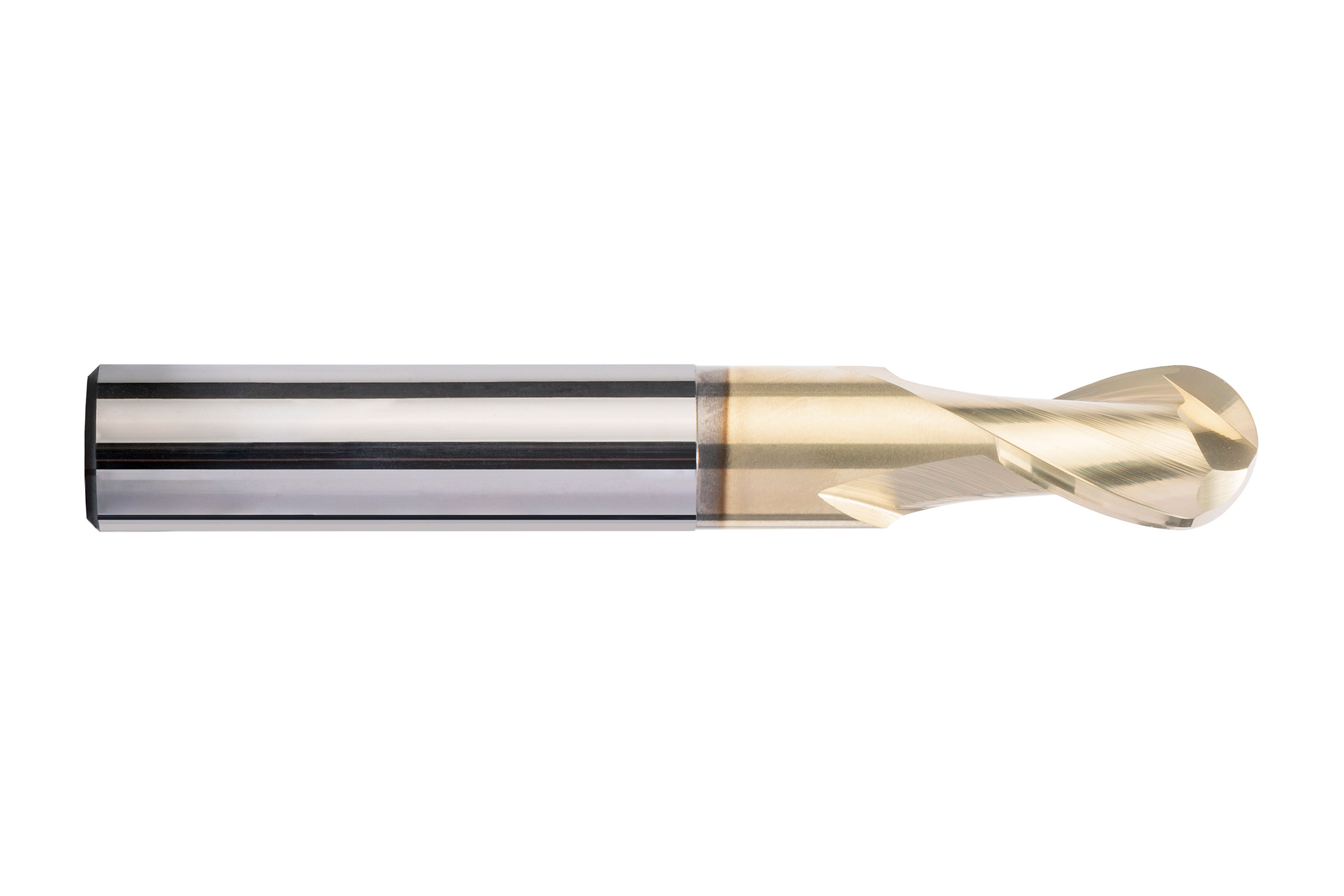

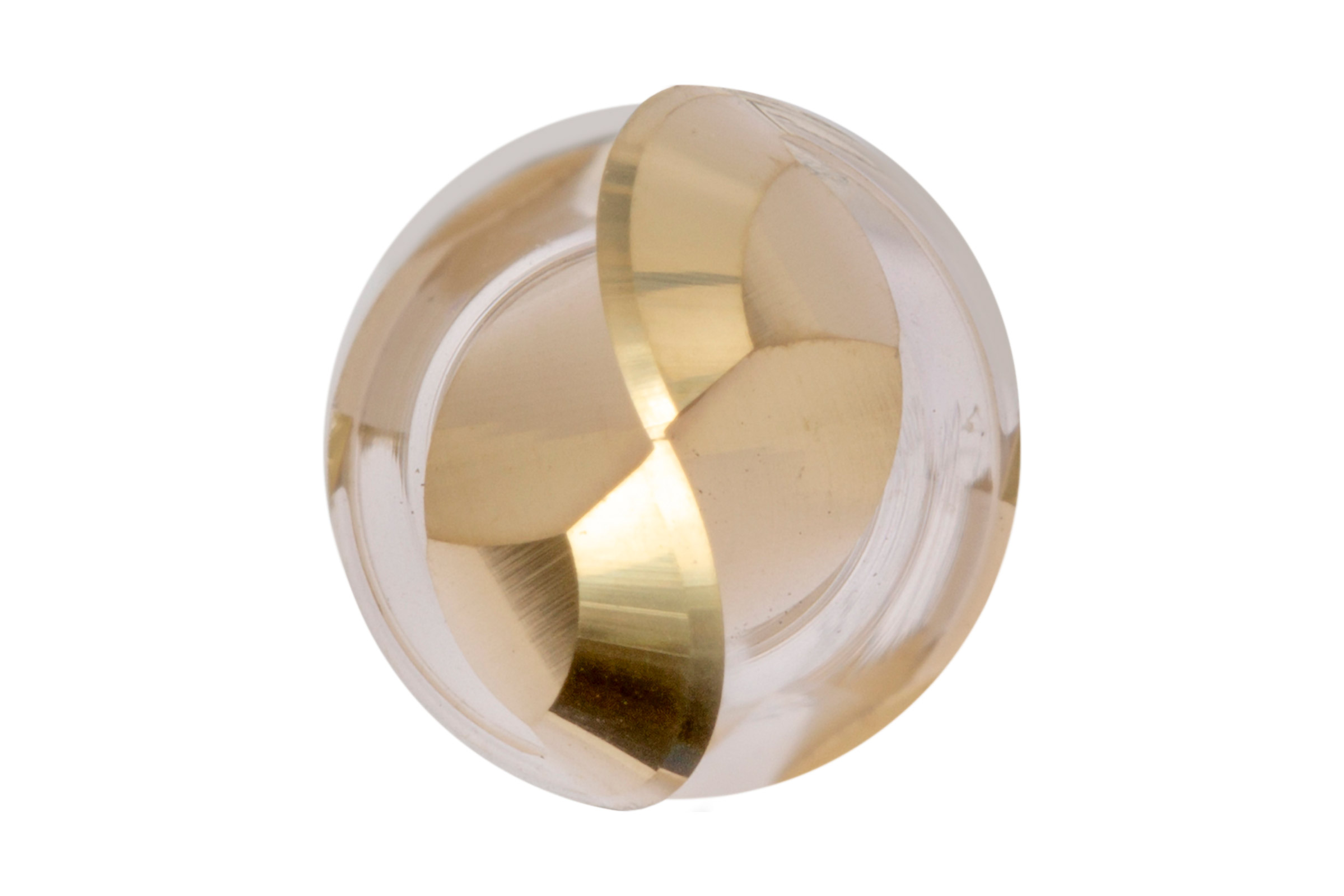

Der Kugelfräser OptiMill®-3D-BN-Alu wurde speziell zur Bearbeitung von hochfesten Aluminiumlegierungen entwickelt. Dank seiner positiven und teilweise polierten Schneidkanten ist er bestens für die hochpräzise Bearbeitung von 3D-Konturen geeignet.

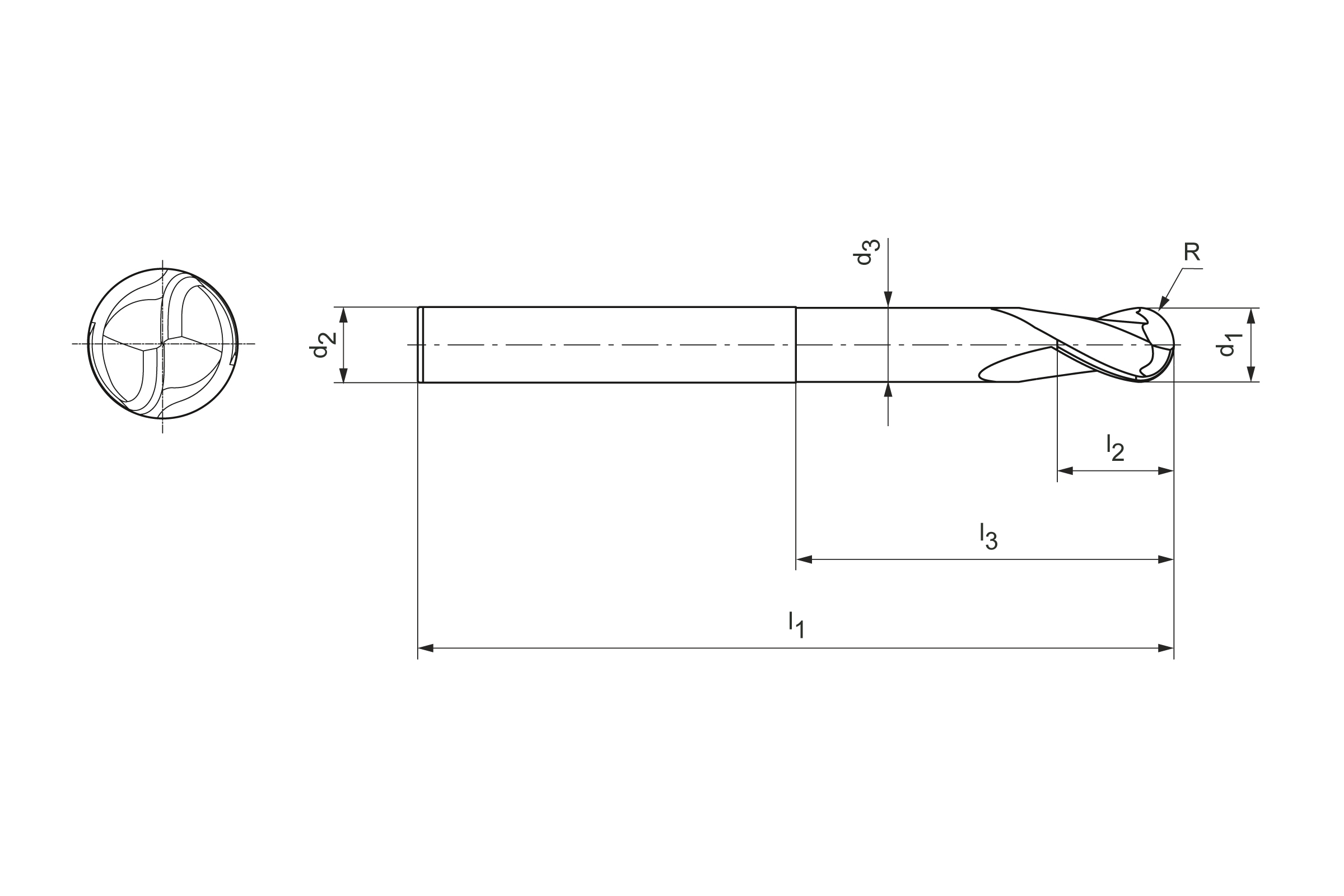

Technische Daten
- Produktklasse
- Basic-Line
- Schneidendurchmesser (d1)
- 2 mm
- Schaftdurchmesser (d2)
- 4 mm
- Durchmesser zylindrischer Anteil (d3)
- 1.9 mm
- Gesamtlänge (l1)
- 75 mm
- Schneidenlänge (l2)
- 3 mm
- Halslänge (l3)
- 30 mm
- Eckenradius (R)
- 1 mm
- Anzahl Schneiden (z)
- 2
- Kühlmittelzufuhr
- äußere Kühlmittelzufuhr
- Schaft Typ
- HA
- Materialgruppe
- RC
Downloads
- 3D Hüllkontur in stp
- 31153164_607950724-000-00-E43.STP
- Technische Zeichnung in tif
- 31153164_607950723-000-01-ED1.TIF
- Technische Zeichnung in dxf
- 31153164_607950723-000-01-ED1.DXF
- Technische Zeichnung in pdf
- 31153164_607950723-000-01-ED1.PDF
